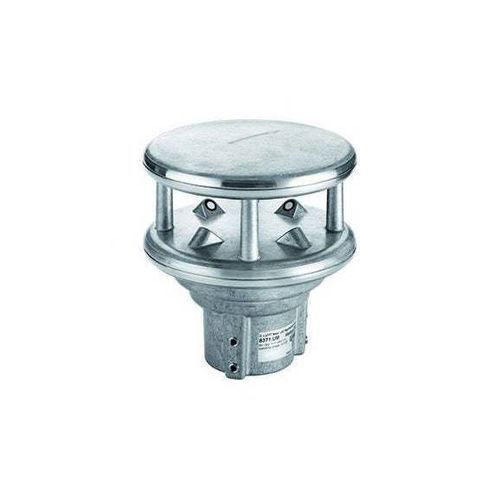

Ultraschall-Windsensor Ventus-UMB

IP68

Übersicht
Der Ultraschall-Windsensor Ventus-UMB Lufft liefert präzise Messwerte für Windgeschwindigkeit, Böen und Richtung mittels Laufzeitdifferenzverfahren. Er liefert Instantanwerte, vektorielle und skalare Mittelwerte, maximale Böen, Minimal-/Maximalwerte und virtuelle Temperatur. Die Daten werden über serielle oder analoge Schnittstellen ausgegeben und sind mit gängigen hydrometeorologischen Datenloggern und SPS/PLC-Systemen kompatibel. Ein optionaler automatischer Heizer ermöglicht den Betrieb bei sehr niedrigen Temperaturen bis -40 °C.

Vorteile

• Geeignet für extreme Einsatzbedingungen: vibrations- und seewasserbeständiges Design; optionaler integrierter Heizer für eisfreien Betrieb bis -40 °C.
• Vielseitige Schnittstellen: integrierte Vorverarbeitung der Daten und wählbare Ausgabeprotokolle für Kompatibilität mit gängigen Datenloggern und SPS/PLC-Systemen.
• Wartungsfreier Betrieb: Ultraschallmessung ohne bewegliche Teile; keine regelmäßige Neukalibrierung erforderlich.

Technische Daten

• Abtastrate: Instantan 1–10 s; Mittel 1–10 min
• Baudrate: 1200–57600
• Gewicht: ca. 1,6 kg (3,6 lbs)
• Werkszeugnis: Ja
• Analoge Ausgänge: 4–20 mA oder 0–10 V
• Auflösung: Datenausgang 16 bit; Windrichtung 0,1°; Windgeschwindigkeit 0,33 ft/s; Virtuelle Temperatur 0,2 °F; Luftdruck 0,1 hPa
• Transducer-Heizung: Optional (Modellvariante)
• Analoger Ausgangssignaltyp: 4–20 mA oder 0–10 V oder 2–2000 Hz
• Prüfungen: Jarring Test (IEC 60945); Korrosionstest (MIL-STD-810 Methode 509.3); Eisfrei-Test (MIL-STD-810F Methode 521.2); Highly Accelerated Life Test
• Betriebsspannung: 12–24 VDC / 1,2 VA (ohne Heizung); 24 VDC / 240 VA (mit Heizung)
• Abmessungen: Ø ca. 150 mm, H ca. 170 mm
• Systemüberwachung & Steuerung (lokale Zustandsanzeige): Heizung, Sensorfehler
• Betriebshöhe: bis zu 3500 m
• Umgebungstemperatur: -40 bis +80 °C (-40 bis +176 °F)
• Genauigkeit: Windrichtung ±2° RMSE (>1,0 m/s); Windgeschwindigkeit ±0,2 m/s oder ±2% RMS (0–65 m/s), sonst ±5%
• Messtechnik: Ultraschall
• Gehäuseschutz: IP68
• Messbereich: Richtung 0–359,9°; Geschwindigkeit 0–90 m/s (0–295,3 ft/s); Virtuelle Temperatur -50 bis +70 °C; Luftdruck 300–1200 hPa
• Schnittstelle: RS485 halb-/vollduplex, galvanisch getrennt
• Kabelanschluss: 8-poliger Stecker
• Gehäusematerial: Meerwasserbeständiges Aluminium
• Busbetrieb: Bis zu 32 Geräte
