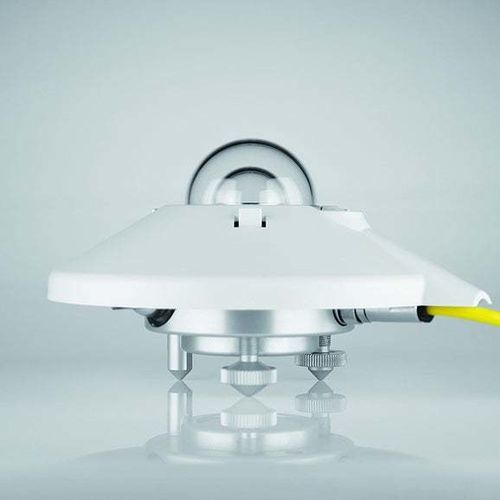

Pyranometer / Klasse B CMP6

mit Spannungsausganganalogmit DC-Ausgang

Übersicht
Das Pyranometer CMP6 misst die globale Sonneneinstrahlung auf einer ebenen Fläche und erfüllt die ISO 9060:2018 als Spektral Flach Klasse B. Es verwendet ein Messglied mit vierundsechzig Thermopaarkontakten (in Serie) und eine stabile, kohlenstoffbasierte anorganische Beschichtung für gleichbleibende spektrale Absorption und Langzeitstabilität.

Anwendungsbereiche
Konzipiert für routinemäßige Messungen in Meteorologie, Hydrologie und Landwirtschaft, wenn präzise und kosteneffiziente Strahlungsmessungen erforderlich sind. Der CMP6 bietet verbesserte Leistung durch erhöhte Wärmekapazität und eine doppelte Glaskuppelkonstruktion.

Wesentliche technische Merkmale
Der CMP6 liefert ein niederohmiges Analogsignal, das mit gängigen Datenerfassungssystemen kompatibel ist. Er verfügt über Merkmale, die Installation, Kalibrierung und Wartung an vernetzten Messstellen vereinfachen.

• Model: CMP6
• Klassifikation: Spektral flach Klasse B (ISO 9060:2018)
• Detektor: Vierundsechzig Thermopaarkontakte (in Serie geschaltet)
• Spektraler Bereich / Genauigkeit: 285 bis 2800 nm
• Empfindlichkeit: 5 bis 20 µV/W/m² (Temperaturabhängigkeit < 4% zwischen -10 und +40 °C)
• Analoger Ausgang: 0 bis 30 mV (ca. 0–1500 W/m²)
• Ansprechzeit: < 6 s (63%), 12 s (95%)
• Nichtlinearität: < ±1% (100–1000 W/m²)
• Nulldrift: A: < ±8 W/m², B: < ±2 W/m²
• Strahlungssättigung (max): 2000 W/m²
• Direktionsantwort: < ±20 W/m² (bis 80° bei 1000 W/m² Strahlung)
• Betriebstemperaturbereich: -40 bis +80 °C
• Betriebsfeuchte: 0 bis 100%
• Nichtstabilität: < ±1% Änderung pro Jahr
• Gehäuse: Eloxiertes Aluminium, IP67
• Gewicht: 1,3 lb (600 g)
• Kabellängenoptionen: 10, 25, 50, 100 m (33, 82, 164, 330 ft)
• Trocknungskartusche & Wartung: Externe, eingeschraubte Trocknungskartusche, Desiccant ca. alle 6 Monate austauschen

Wartung & Installation
Die integrierte Wasserwaage ist erhöht angebracht und ohne Entfernen des aufsteckbaren Sonnenschutzes sichtbar, der auch den Anschluss schützt. Die Steckkontakte sind vergoldet, um Austausch und Rekalibrierung zu erleichtern. Der Sensor benötigt keine externe Stromversorgung; er erzeugt 0–30 mV. Für höhere Spannung oder 4–20 mA-Ausgang verwenden Sie das AMPBOX. Die eingeschraubte Trocknungskartusche ist benutzerwechselbar; Nachfüllpackungen werden geliefert.
