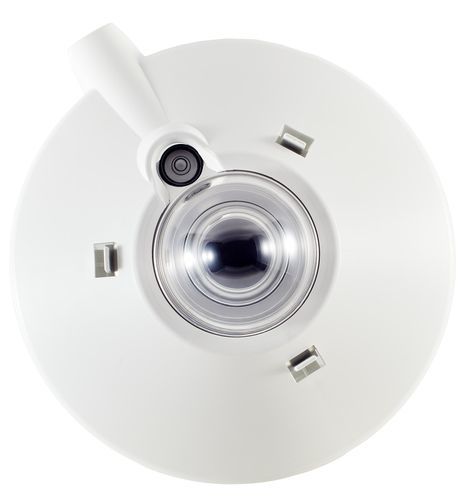

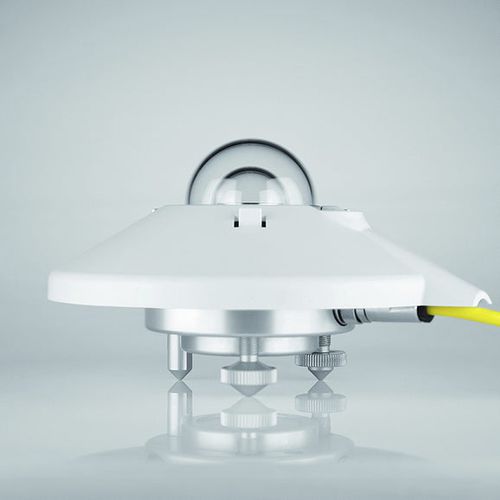

Pyranometer / Klasse A CMP10x

analogThermosäulenISO 9060

Produktübersicht
Das CMP10x ist ein analoges Pyranometer, das den Normen ISO 9060:2018 und IEC 61724-1:2021 entspricht. Es wurde für hochgenaue Messungen der Sonnenstrahlung in anspruchsvollen Umgebungen und für Langzeitüberwachung entwickelt. Der Sensor kombiniert eine Thermopile mit einem integrierten Thermistor zur Gehäusetemperaturüberwachung und -kompensation. Das CMP10x bietet geringe Instrumentendrift, einen wartungsfreien Trockenmittelbehälter mit einer Lebensdauer >10 Jahre, einen robusten 4‑Pin-Steckverbinder sowie ein empfohlenes Kalibrierintervall von 5 Jahren. Lieferumfang: 5 Jahre Vollgarantie; nachgewiesene Lebensdauer im Feld >10 Jahre.

Hauptmerkmale

• ISO 9060 spectrally flat Klasse A
• Analoger Thermopile-Ausgang
• Gehäusetemperaturüberwachung (Thermistor) zur Temperaturkompensation
• Niedrige Drift und Langzeitstabilität
• Wartungsfreies Trockenmittel (>10 Jahre Lebensdauer)
• Robuster 4‑Pin-Steckverbinder
• Optimierte Gesamtbetriebskosten für Forschung und PV-Überwachung
• 5 Jahre Vollgarantie und nachgewiesene Lebensdauer >10 Jahre

Technische Daten (laut Produktblatt)
Spektraler Bereich (50 % Punkte): 285 bis 2800 nm
Empfindlichkeit: 7 bis 16 µV/W/m²
Ansprechzeit (95 %): <5 s
Nullpunktverschiebung A: <±7 W/m²
Nullpunktverschiebung B: <±2 W/m²
Richtungsabhängige Antwort (bis 80° bei 1000 W/m² Strahl): <±10 W/m²
Temperaturabhängigkeit der Empfindlichkeit (-10 °C bis +40 °C): <±1 %
Betriebstemperaturbereich: -40 °C bis +80 °C
Maximale Sonneneinstrahlung: 2000 W/m²
Sichtfeld: 180 °

Anwendungen

• Wissenschaftliche Messungen der Sonneneinstrahlung und meteorologische Netzwerke
• Photovoltaik (PV)-Überwachung und POA-Messungen bei geeigneter Montage
• Langzeitüberwachung in extremen Klimabedingungen

Technische Spezifikationen

• Konformität: ISO 9060:2018, IEC 61724-1:2021
• Spektraler Bereich (50 %): 285–2800 nm
• Empfindlichkeit: 7–16 µV/W/m² (analoger Thermopile-Ausgang)
• Ansprechzeit (95 %): <5 s
• Nullpunktverschiebungen: A <±7 W/m²; B <±2 W/m²
• Richtungsabhängige Antwort (bis 80° bei 1000 W/m²): <±10 W/m²
• Temperaturabhängigkeit der Empfindlichkeit (-10 °C bis +40 °C): <±1 %
• Betriebsbereich: -40 °C bis +80 °C
• Maximale Bestrahlung: 2000 W/m²
• Sichtfeld: 180°
• Thermistor zur Gehäusetemperaturüberwachung und Temperaturkompensation
• Wartungsfreies Trockenmittel (Lebensdauer >10 Jahre) und empfohlenes Kalibrierintervall 5 Jahre
• Robuster 4‑Pin-Steckverbinder; nachgewiesene Lebensdauer >10 Jahre und 5 Jahre Garantie
