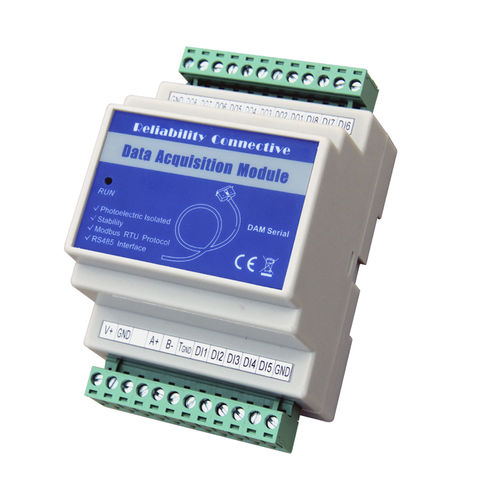

Digitales Eingangsmodul DAM142

Modbus RTURS485Automatisierung

Der DAM142 dient zur Überwachung von 24 digitalen Eingängen (kann als Impulszähler verwendet werden). Er unterstützt das Modbus-RTU-Protokoll über die serielle Schnittstelle RS485. Wird mit 10~30VDC betrieben. Der DAM142 wird häufig in Steuerungssystemen der Industrieautomation eingesetzt. Z.B: Base Transceiver Station, Dieselgeneratorräume, Maschinenraum, Umspannwerke, Räume für Telekommunikationsgeräte, Stromversorgungssysteme usw. Das DAM142 ist ein Datenerfassungsmodul der Industrieklasse mit hoher Zuverlässigkeit, geringem Stromverbrauch, hoher Stabilität und hoher Präzision. Der DAM142 mit feuerhemmender Hülle, Standard 35mm DIN-Schiene ermöglicht eine einfache Installation im Feld. Hauptmerkmale Ø 24 digitaler Eingang, Trockenkontakt oder Nasskontakt(logisch:0~0,5V oder NC=0, +3~30V oder NO=1, Eingangsspannungsbereich: 0～30V, Eingang Max. Spannungsbereich: -10～40V), kann als Impulszählereingang verwendet werden: Zählerabtastfrequenz:1KHz, Impulsbreite des High- oder Low-Pegels muss >1mS sein, Max. Zählwert beträgt 4 Byte: FFFFFFFFFFH; Ø Weitbereichsnetzteil mit Verpolungsschutz; Ø Modbus-RTU-Protokoll; Ø ESD-Schutzschaltung für den seriellen RS485-Port; Ø Verwendung von Chips in Industriequalität; Ø Eingebauter Watchdog gewährleistet seine Zuverlässigkeit; Ø Der Blitzschutz gewährleistet seine Stabilität; Ø LEDs zur Statusanzeige erleichtern die Programmierung im Feld. Nennleistungsaufnahme 10~30VDC(Spitzenspannung must≤40V) Leistungsaufnahme Typischerweise ≤3W Kommunikationsprotokoll Modbus-RTU Modbus-Adresse 1~247 Datenformat n,8,1; e,8,1; o,8,1 oder n,8,2 Kommunikationsschnittstelle RS485 Baudrate 1200, 2400, 4800, 9600, 19200, 38400Bps Digitale Eingabe 16 digitale Eingänge, Trockenkontakt oder Nasskontakt
