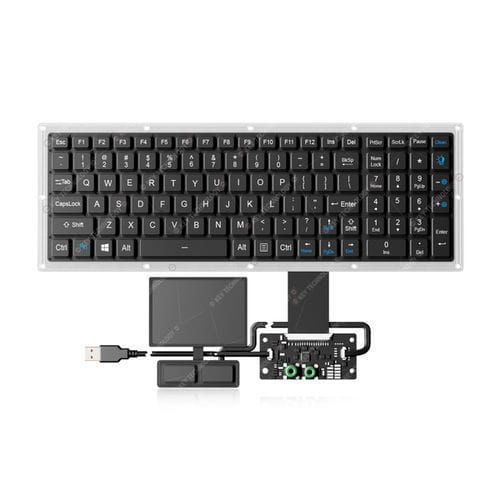

Einbaufähige Tastatur K-TEK-V356KP-FN-BL-FC-PR-ANA-151B-DWP+TP85+2K

mit scissor switches2 Maustasten102 Tasten

Überblick
102-Tasten vollständig abgedichtete Scissor-Switch-Tastatur mit integriertem ultra-dünnem Flexible Printed Circuit, verstärktem Weittemperatur-Touchpad mit 400 DPI, Ziffernblock und 12 Funktionstasten. Panel-Montage mit IP67-Frontschutz, einstellbarer weißer Hintergrundbeleuchtung, FN+Clean Reinigungsmodus und USB-Schnittstelle. Entwickelt für mission-critical und raue Umgebungen; patentiertes Design (Patentnummer: 202422198937.6).

Eigenschaften

• 102 Tasten + 2 Maustasten
• Scissor-Switch-Technologie mit Tastenhub 1,20 mm ±0,10 mm
• Vollständig wasserfestes Frontpanel (IP67)
• Integrierter ultra-dünner Flex-Leiter
• Verstärktes Weittemperatur-Touchpad, Auflösung 400 DPI
• Ziffernblock und 12 Funktionstasten (F1–F12)
• Einstellbare weiße Hintergrundbeleuchtung
• Panel-Montage
• Robuste Beschichtung und antimikrobielle Oberfläche
• FN + Clean Tasten für Reinigung vor Ort
• Erfüllt MIL-STD-461G und MIL-STD-810H (Umwelt- und EMI/EMS-Anforderungen)
• Patentiertes Design (Patentnummer: 202422198937.6)

Abmessungen
Tastatur: 373.0 mm x 130.2 mm (L x B)
TouchPad: 86.0 mm x 61.0 mm (L x B)

Mechanische Daten
Tasten: 102 Tasten + 2 Maustasten
Schalter: Scissor-Switch-Technologie
Tastenhub: 1,20 mm ±0,10 mm
Lebensdauer Tasten: > 5 Millionen Betätigungen
Betätigungskraft: 0.8 N ±0.2 N

Elektrische Daten
Versorgungsspannung: DC +5V ±5%
Stromaufnahme: ≤30 mA (Hintergrundbeleuchtung aus), ≤300 mA (Hintergrundbeleuchtung an)
Lebensdauer (elektrisch): > 5 Jahre
Schnittstelle: USB
Betriebssysteme: Windows, Linux, Unix, Mac OS X, VxWorks, Android

MIL-STD-461G (EMC/EMI/EMS) - Abdeckungsbeispiele

• CE101: 25Hz - 10kHz Leitungsgebundene Emissionen, Audiosignalströme, Versorgungsleitungen
• CE102: 10kHz - 10MHz Leitungsgebundene Emissionen, RF-Potenziale, Versorgungsleitungen
• CS101: 25Hz - 150kHz Leitungsgebundene Störfestigkeit, Versorgungsleitungen
• CS106: Leitungsgebundene Störfestigkeit, Transienten, Versorgungsleitungen
• CS112: Empfindlichkeit gegenüber elektrostatischen Entladungen
• CS114: 4kHz - 400MHz Leitungsgebundene Störfestigkeit, Masseneinspielung in Kabel
• CS115: Leitungsgebundene Störfestigkeit, Masseneinspielung, Impulsanregung
• CS116: 10kHz - 100MHz Leitungsgebundene Störfestigkeit, gedämpfte sinusförmige Transienten
• RE101: 25Hz - 100kHz Abstrahlungs-Emissionen, Magnetfeld
• RE102: 10kHz - 18GHz Abstrahlungs-Emissionen, elektrisches Feld
• RS101: 25Hz - 100kHz Abstrahlungs-Störfestigkeit, Magnetfeld
• RS103: 10kHz - 40GHz Abstrahlungs-Störfestigkeit, elektrisches Feld

MIL-STD-810H - Umwelttests und Anpassungsfähigkeit
Betriebstemperatur: -40°C bis +60°C
Lagerungstemperatur: -50°C bis +70°C
Feuchtigkeitstest: 30°C–60°C, 95% RH Zyklen, insgesamt 240 h
Atmosphärischer Druck: 57 kPa – 106 kPa
Vibration: 0–5.1 Hz, Hub 1 mm (Transport- & Betriebsreferenzen)
Stoß: Spitzenbeschleunigungen bis 40g, Impulsdauern ~11 ms, triaxiale Tests
Temperaturschock: Zyklen zwischen -50°C und +70°C gemäß Vorgaben
Pilztest: definierte Stämme, 28 Tage (672 Stunden) Exposition
Salznebel: NaCl 5 ±1%, pH 6.6, spezifizierte Zyklen insgesamt 96 h mit Trocknungsphasen
Regentest: Regen und Sprühregen, Windgeschwindigkeit ≥18 m/s, Dauer 3 h
Staubtest: Gebläsesand-Verfahren mit spezifizierten Konzentrationen und Dauern
Transportschutz Sturztest: Fallhöhe 122 cm, bis zu 26 Stürze auf Flächen/Kanten/Ecken

Anwendungen
Fahrzeugkonsolen, Luft- und Raumfahrt- sowie Marine-Systeme, Radarkonsolen, robuste tragbare Arbeitsstationen, UAV-Bodenstationen und andere einsatzkritische Systeme in rauen Umgebungen.

Technische Daten

• Modelltyp: Scissor-Switch-Tastatur mit Touchpad und Ziffernblock
• Tasten: 102 (+ 2 Maustasten)
• Tastenhub: 1,20 mm ±0,10 mm
• Betätigungskraft: 0.8 N ±0.2 N
• Tastenlebensdauer: > 5 Millionen Betätigungen
• Hintergrundbeleuchtung: Weiß, einstellbar
• Schutzgrad: IP67 (Frontpanel)
• Montage: Panel-Mount
• Schnittstelle: USB
• Versorgungsspannung: DC +5V ±5%
• Strom: ≤30 mA (Backlight off), ≤300 mA (Backlight on)
• Touchpad-Auflösung: 400 DPI
• Betriebstemperatur: -40°C bis +60°C
• Lagerungstemperatur: -50°C bis +70°C
• Normen: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Abmessungen: Tastatur 373.0 x 130.2 mm; TouchPad 86.0 x 61.0 mm
• Patent: Patentnummer 202422198937.6
