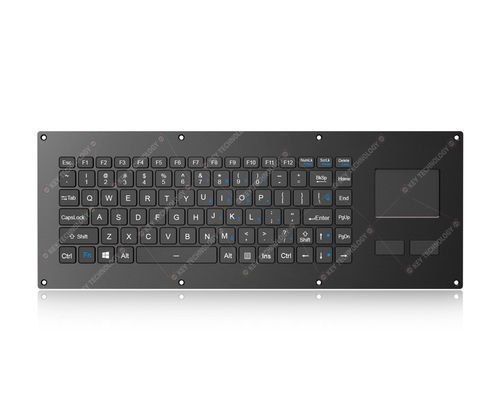

Einbaufähige Tastatur K-TEK-V405TP-FN-BL-FC-SC-ANA-151B-BT

mit scissor switchesmit FN-Taste86 Tasten

Übersicht
86-Tasten IP67 vollständig abgedichtete, wasserdichte und langlebige integrierte ultraflache robuste Tastatur mit patentiertem Scherenmechanismus, integriertem ultradünnen Flexible Printed Circuit, vollständig abgedichtetem wasserdichten verstärktem Weittemperatur-Touchpad (400 DPI) für schnelle und genaue Cursorpositionierung sowie 2 Maustasten links/rechts und 12 oberer Funktionstasten (F1–F12). Verwendet robuste Scherenmechanik mit 1,20 mm ±0,10 mm Tastenhub und starkem taktilem Feedback für schnelle, präzise und leise Eingaben. Frontplatte aus elektroplattiertem Edelstahl mit schwarzer Titanbeschichtung und Vertiefungsbohrungen, langlebiger Beschichtung und antimikrobieller Tastaturoberfläche, beständig gegen die meisten Chemikalien und Flüssigkeiten. FN + Clean Tastenkombination ermöglicht einfaches Reinigen ohne Trennen der Tastatur. Einstellbare weiße Hintergrundbeleuchtung enthalten. Entwickelt zur Erfüllung der Normen MIL-STD-461G und MIL-STD-810H, die EMC/EMI/EMS/ESD- und Umwelttests abdecken. Patentiertes Design (Patentnummer: 202422198937.6).

Anwendungen
Fahrzeuge, Luft- und Raumfahrt, Marine, Schifffahrt, Radar, Anzeige-Konsolen, robuste tragbare Laptops, UAV-Bodenstationen und andere Systeme in rauen Umgebungen.

Abmessungen
Frontplatte: 405,0 mm x 150,0 mm

Mechanische Daten
Tastenzahl: 86 Tasten + 2 Maustasten
Tastenschalter: Robuste Scherenmechanik
Tastenhub: 1,20 mm ±0,10 mm
Lebensdauer der Tasten: Mehr als 5 Millionen Betätigungen
Betätigungskraft: 0,8 N ± 0,2 N

Elektrische Daten
Versorgungsspannung: DC +5V ±5%
Stromaufnahme: ≤30 mA bei ausgeschaltetem Hintergrundlicht; ≤300 mA bei eingeschaltetem Hintergrundlicht
Schnittstelle: USB
Lebensdauer (elektrisch): > 5 Jahre
Unterstützte Betriebssysteme: Alle Windows, Linux, Unix, Mac OS X, VxWorks, Android

Abgedeckte Tests MIL-STD-461G (EMC / EMI / EMS / ESD)
1. CE101: 25 Hz - 10 kHz Leitungsgebundene Emissionen, Audiofrequenzströme (Stromleitungen)
2. CE102: 10 kHz - 10 MHz Leitungsgebundene Emissionen, Hochfrequenzpotenziale (Stromleitungen)
3. CS101: 25 Hz - 150 kHz Leitungsgebundene Suszeptibilität (Stromleitungen)
4. CS106: Leitungsgebundene Suszeptibilität, Transienten (Stromleitungen)
5. CS112: Empfindlichkeit gegenüber elektrostatischen Entladungen
6. CS114: 4 kHz - 400 MHz Leitungsgebundene Suszeptibilität, Massekabeleinspritzung
7. CS115: Leitungsgebundene Suszeptibilität, Massekabeleinspritzung, Impulsanregung
8. CS116: 10 kHz - 100 MHz Leitungsgebundene Suszeptibilität, gedämpfte sinusförmige Transienten (Kabel und Stromleitungen)
9. RE101: 25 Hz - 100 kHz Abgestrahlte Emissionen, Magnetfeld
10. RE102: 10 kHz - 18 GHz Abgestrahlte Emissionen, elektrisches Feld
11. RS101: 25 Hz - 100 kHz Abgestrahlte Suszeptibilität, Magnetfeld
12. RS103: 10 kHz - 40 GHz Abgestrahlte Suszeptibilität, elektrisches Feld

MIL-STD-810H Umwelt- / Zuverlässigkeitsmerkmale
Entwickelt für hohe/niedrige Temperaturbereiche, niedrigen Druck, Feuchtigkeit, Vibration, Stoß, Temperaturschock, Regen, Salzsprühnebel, Staub, Pilzbefall und Sonnenstrahlung. RoHS-konform, CE- und FCC-zertifiziert.

Umweltanpassungsfähigkeit & Tests
Betriebstemperatur: -40°C bis +60°C
Lagertemperatur: -50°C bis +70°C
Feuchtigkeitstest: Prüftemperatur 30–60°C; Prüfluftfeuchte 95% RH; Testdauer 24 h pro Zyklus, 10 Zyklen, insgesamt 240 h
Atmosphärendruck: 57 kPa ~ 106 kPa
Vibrationstest: 0 ~ 5,1 Hz, Hub 1 mm (spezifiziertes Vibrationsverfahren)
Stoßtest: Impulsform: post-peak Sägezahn; Spitzengeschwindigkeit: 40 g; Impulsdauer: 11 ms; triaxiale Stöße (X, Y, Z) wie spezifiziert (mehrere Stöße pro Achse)
Temperaturschocktest: Zyklen zwischen -50°C/ -40°C und +70°C/ +60°C gemäß spezifizierten Dauern
Pilztest: Spezifizierte Pilzstämme; Prüftemp ~30°C; 95% RH; 28 Tage (672 Stunden)
Salznebeltest: NaCl 5 ±1% bei 35°C für spezifizierte Zyklen; 24 h Besprühung, Trocknen, Wiederholung für Zyklen (insgesamt 96 h beschrieben)
Regentest: Regen- und Starkregenverfahren; Windgeschwindigkeit ≥ 18 m/s; Testdauer 3 h
Staubtest: Staubblasverfahren mit spezifizierter Staubkonzentration und zyklischen Temperaturschritten
Transportverpackungs-Falltest: Gewicht ≤45,4 kg; maximale Größenbegrenzung; Fallhöhe 122 cm; Stürze auf Flächen, Kanten und Ecken (insgesamt 26 Stürze)

Zuverlässigkeit
Schutzgrad: IP67 (Frontplatte)
Lebensdauer: > 5 Jahre (Konzeption)
MTBF: > 20.000 Stunden
MTTR: < 30 Minuten (Konstruktionsziel)
Zertifizierungen: RoHS, CE, FCC; ausgelegt nach MIL-STD-461G und MIL-STD-810H

Patente
Patentiertes Tastaturdesign: Patentnummer 202422198937.6

Technische Merkmale / Spezifikationen

• Modellfamilie: K-TEK V405TP
• Kategorie: DWP Scheren-Schalter-Tastatur
• Tasten: 86 Tasten + 2 Maustasten
• Tastenhub: 1,20 mm ±0,10 mm
• Schaltertechnologie: Robuste Scherenmechanik
• Hintergrundbeleuchtung: Einstellbare weiße Hintergrundbeleuchtung
• Schnittstelle: USB
• Schutzart: IP67 (Frontplatte)
• Montagelösung: Panel-Montage
• Betriebstemperatur: -40°C bis +60°C
• Lagerungstemperatur: -50°C bis +70°C
• Touchpad: Vollständig abgedichtetes verstärktes Weittemperatur-Touchpad, 400 DPI
• Frontplatte: Schwarz titangalvanisiertes Edelstahl mit Vertiefungsbohrungen
• Antimikrobielle Oberfläche und Chemikalienbeständigkeit
• Konformität / Standards: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Patent: 202422198937.6
• Abmessungen (Frontplatte): 405,0 mm x 150,0 mm
