Verriegelungsmagnet Bistable Locking Solenoid

kompaktbistabil

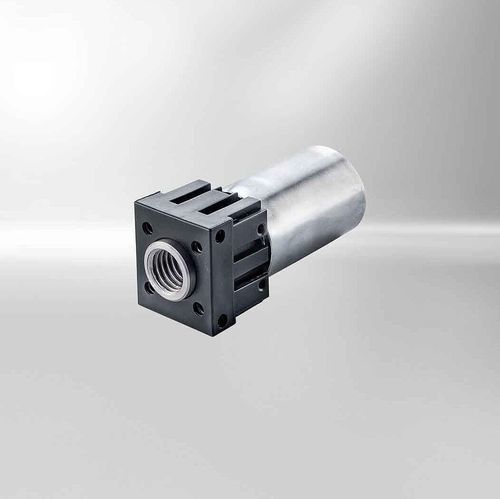

Der kompakte bistabile Verriegelungsmagnet LLB von Kendrion ist eine energieeffiziente Verriegelungseinheit für sichere und intelligente Verriegelungsanwendungen. Er bietet Optionen für batteriebetriebenen Betrieb, Endlagenüberwachung (Hall-Sensor) sowie eine optionale manuelle Notentriegelung.

Wichtigste Merkmale

• Batteriebetrieb möglich — geeignet für mobile Anwendungen wie die Verriegelung von Werkzeugkästen oder Krankenhausbeistelltischen
• Energiesparendes Funktionsprinzip: für die Verriegelung ist lediglich ein kurzer Stromimpuls erforderlich; stromloser Halt durch Permanentmagnet
• Optionale Endlagen-Detektion per Hall-Sensor (Minus-Schaltung, 5–30 V, max. 30 mA)
• Optionale manuelle Notentriegelung

Vorteile

• Sehr geringer Energiebedarf (für Batteriebetrieb geeignet)
• Kompaktes, kostenoptimiertes Design für platzbeschränkte Einbausituationen
• Einfache Integration mit Positionsüberwachung und Notentriegelungsoptionen

Charakteristiken / Technische Spezifikationen

• Versorgungsspannung: 24 V DC; optional: Lithium-Batterie 6 AM6 (9 V / 1200 mA)
• Einschaltdauer: 25 %
• Hub: 7 mm
• Permanente magnetische Kraft: 30 N
• Querkraft: 1.000 N (stirnseitige Montage); 500 N (seitliche Montage)
• Schutzart (Stecker / Magnet): IP30 / IP00
• Positionsdetektion (optional): Hall-Sensor (Minus-Schaltung, 5–30 V, max. 30 mA)
• Montage: Gewindebohrungen an Vorder- und Unterseite
• Durchmesser Verriegelungsbolzen: 15 mm
• Batterielebensdauer / Schaltzyklen: bei Batteriebetrieb mindestens 50.000 Schaltvorgänge (energiesparendes Design)
