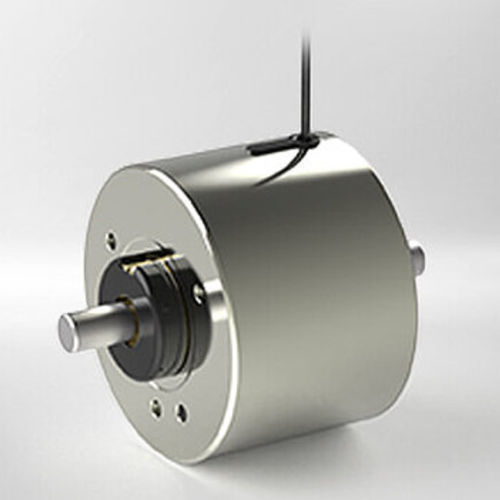

Drehmagnet Monostable Rotary Solenoid

Einzelhubkompaktmonostabil

Produktübersicht
Die monostabilen Drehmagnete Kendrion sind feder-rückstellende Drehaktuatoren, entwickelt für wiederholte Schwenkbewegungen und bieten präzise Positionierung, lange Lebensdauer und kurze Schaltzyklen. Sie kommen im Maschinenbau, in der Medizin- und Labortechnik sowie in mobilen Maschinen und im Transportwesen als Betätigungselemente für Sortierweichen, Drosselklappen und Verriegelungen zum Einsatz. Die Welle ist beidseitig kugelgelagert und gewährleistet präzise Positionierung; die Unempfindlichkeit gegen lineare Beschleunigungen erlaubt Anwendungen im Bahn- und Flugzeugbereich.

Baureihen und Aufbau
Einfachdrehmagnete (monostabil) werden in zwei Hauptbauformen angeboten: Typ D (zylindrisch / rund) und Typ E (quadratisch). Die Varianten D (D1–D9) und E (E3–E9) decken unterschiedliche Drehwinkel und Drehmomente ab. Basisausführungen sind Einfachdrehmagnete mit Rückholfeder; Umkehrdrehmagnete mit zwei Spulen sowie kundenspezifische Varianten (Steckkontakte, modifizierte Welle, spezielle Befestigungsbohrungen) sind auf Anfrage erhältlich.

Standardbetrieb und kundenspezifische Anpassung
Vorzugstypen sind für 24 V DC und 100% Einschaltdauer (ED) ausgelegt. Drehwinkel von 25° bis 95° sind verfügbar. Die BOR-Ausführung (Welle beidseitig) kann rechts- oder linksdrehend mit 45° bzw. 95° eingesetzt werden; die Rückholfeder ist am rechten Wellenende montiert. Abhängig von Baugröße, Drehwinkel und Einschaltdauer kann eine weichere Rückholfeder empfohlen werden (Bestellcode DS9429). Abweichende Wellenformen, Montageflansche, Umkehrdrehmagnete, Sonderspannungen, Einschaltdauern und kundenspezifische Anschlusstechniken (Kabellängen, Steckanschlüsse) sind auf Anfrage möglich.

Vorteile

• Kompakte Bauform
• Hohe Lebensdauer
• Rein rotatorische Bewegung (kein Axialhub)
• Präzise Lagerung durch beidseitige Kugellager
• Kurze Schaltzeiten

Typische Einsatzbereiche
Einsetzbar überall dort, wo wiederholte Schwenkbewegungen erforderlich sind: Schneid-, Zuführ-, Sortier- oder Blockiermechanismen in automatisierten Prozessen; optische Shutter, Verriegelungen in Zugangssystemen sowie weitere Automationsaufgaben mit hohen Präzisionsanforderungen.

Technische Daten (Auszug)

• Nennspannung: 24 V DC (Standard); 205 V DC und weitere Spannungen auf Anfrage
• Einschaltdauer: 100% ED (Standard); weitere ED-Werte (40% / 25% / 5%) auf Anfrage
• Anschluss: Litzen, Standardlänge 20 cm (andere Längen oder Steckanschluss auf Anfrage)
• Drehwinkel: 25° / 35° / 45° / 65° / 95°
• Anfangsdrehmoment Typ D: 0,045 Ncm – 200 Ncm
• Anfangsdrehmoment Typ E: 0,2 Ncm – 480 Ncm
• Thermische Klasse: B
