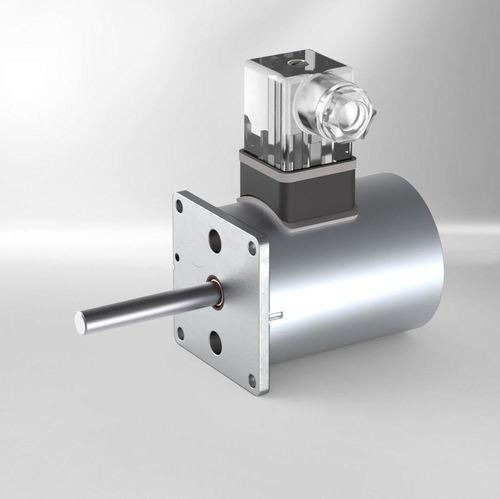

Drehmagnet Bistable Rotary Solenoids

für Selbsthaltungzum SortierenHochleistung

Die Kendrion PDM bistabilen Drehmagnete sind polarisierte, schnell schaltende Rotationsaktuatoren, ausgelegt als elektromagnetische Sortierweichen für industrielle Automatisierung und Intralogistik. Sie liefern definierten Drehbewegungen mit stromlosem Halten der Endlagen und sind dafür konzipiert, pneumatische Antriebe in kompakten, energieeffizienten Sortierlösungen zu ersetzen.

Eigenschaften und Vorteile

• Schnelle, zuverlässige Umschaltung für hochbelastete Förder- und Sortiersysteme.
• Bistabile Auslegung hält Ein- und Endpositionen ohne Dauerstrom, reduziert den Energiebedarf.
• Wartungsfreie Lebensdauer garantiert > 100 Millionen Schaltzyklen.
• Modulare Bauweise erlaubt kundenspezifische Anpassungen (Drehmoment, Gehäuse, Sensorik).
• Ermöglicht pneumatikfreie Intralogistik‑Lösungen – erspart in vielen Anwendungen die Nutzung von Druckluft.

Funktionsprinzip

• Polarisierter Drehmagnet mit Statorwicklungen und neodym‑Permanentmagnetrotor.
• Bei Polumkehr der Spulen führt der Rotor eine definierte Drehbewegung aus (mechanisch durch zwei Anschläge begrenzt).
• Endlagen werden vom Permanentmagneten gehalten, daher ist kein Dauerstrom zur Positionshaltung nötig.
• Optionale Hall‑Sensoren liefern Endlagenrückmeldung.

Verfügbare Varianten (Auswahl)

• PDM050 — erhältlich in bistabler und monostabler Ausführung (Beispiele: PDM050.000039 bistabil, PDM050.000037 monostabil).
• PDM060 — bistabile Variante.
• PDM080 — bistabile Variante.

Technische Merkmale / Spezifikationen

• Schaltzeit: < 10 ms (typisch für viele bistabile Varianten; typenabhängige Werte bis ≈20 ms).
• Drehwinkel: bis zu 60° serienfähig; typische Typbegrenzungen: bis zu 40° oder 30° je nach Modell.
• Haltemoment: bis zu 1,0 Nm (Maximalwert serienübergreifend; abhängig vom Typ).
• Nennversorgung: 24 V oder 48 V DC (Serienbereich 24–48 V DC).
• Leistungsaufnahme / Nennleistung: typ. 60–120 W je nach Typ (siehe Typentabelle).
• Lebensdauer: wartungsfreie Lebensdauer > 100 Millionen Schaltzyklen garantiert.
• Schutzart: IP50 Standard; mit Gehäuse auf IP65 aufrüstbar.
• Mechanischer Aufbau: Aluminiumgehäuse mit integriertem Dämpfungselement und Kugellagern.
• Optionen: Hall‑Sensoren für Endlagenrückmeldung; kundenspezifische Modifikationen von Drehmoment und Gehäuse möglich.
• Typenbeispiele:
  • PDM050 (bistabil): Durchmesser 50 mm; Versorgung 24–48 V DC; Leistung 60–100 W; Drehwinkel max. 40°; Schaltzeit 10–20 ms; stromlose Haltekraft bis 0,15 Nm.
  • PDM050 (monostabil): Durchmesser 50 mm; Versorgung 24–48 V DC; Leistung 60–100 W; Drehwinkel max. 30°; Schaltzeit ≈ 20 ms; stromlose Haltekraft bis 0,4 Nm.
  • PDM060 (bistabil): Durchmesser 60 mm; Versorgung 24–48 V DC; Leistung 96–120 W; Drehwinkel max. 30°; Schaltzeit 10–20 ms; stromlose Haltekraft bis 0,9 Nm.
  • PDM080 (bistabil): Durchmesser 80 mm; Versorgung 24–48 V DC; Leistung ≈ 84 W; Drehwinkel max. 40°; Schaltzeit ≈ 20 ms; stromlose Haltekraft bis 1,0 Nm.
