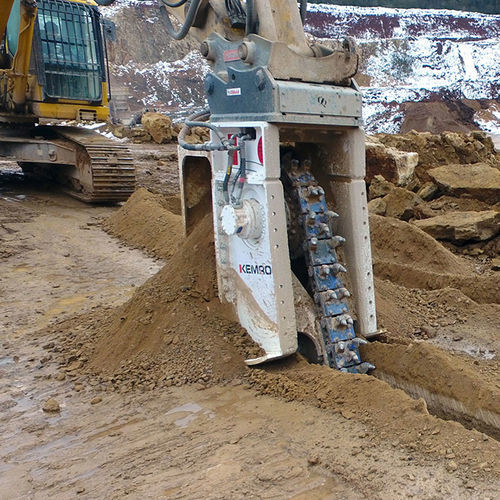

Ketten-Grabenfräse KTR 120

auf Raupenfür Hydraulikbaggerfür das Baugewerbe

Produktübersicht
Der KEMROC KTR 120 ist eine hydraulische Kettenfräse für Bagger, ausgelegt zum Schneiden von Gestein, Beton und harten Materialien. Geeignet für Grabenfräsen, Profilbearbeitung und vorbereitende Gesteinsentfernung auf Maschinen der empfohlenen Gewichtsklasse. Vor der Montage Tragfähigkeit und Hydraulikversorgung des Trägers prüfen.

Wesentliche Spezifikationen

• Empfohlenes Baggermassegewicht: 25 – 35 t (55,000 – 75,000 lb)
• Nennleistung: 120 kW (160 hp)
• Schnitttiefe (B): 1000 – 1800 mm (40 – 70 inch)
• Schnittbreite (A): 200 – 450 mm (8 – 17.5 in)
• Empfohlene Kettengeschwindigkeit: 2,0 – 2,5 m/s (6,6 – 8,2 ft/s)
• Empfohlener Öldurchfluss bei 150 bar: 300 l/min (80 gal/min)
• Max. Öldurchfluss: 360 l/min (95 gal/min)
• Max. Betriebsdruck: 400 bar
• Drehmoment bei 380 bar: 27.200 Nm (20.100 lbf·ft)
• Schnittkraft bei 380 bar: 94 kN (21.100 lbf)
• Max. Druckfestigkeit des Gesteins: 60 MPa (8.700 psi)
• Gewicht bei max. Tiefe & Breite: 2.700 kg (5.950 lb)
• Pick-Box: PH 22 Typ
• Standard-Pick: 12/45/38/22 HC
• Standard-Bohrbild: LB30
• Kompatible Rotations Einheit (KRM): KRM60
• Empfohlener Kettenspalt: 180 mm (7,1 inch)

Kompatibilität & Montage

• Kompatible Rotations Einheit: KRM60 (Übereinstimmung mit Trägerbefestigung prüfen)
• Pick-Box: PH 22 Typ; Standard-Pick-Set 12/45/38/22 HC
• Standard-Bohrbild: LB30 — Adapterplatte und Befestigungsschrauben prüfen
• Hydraulikanforderungen: Durchfluss und Druck gemäß Spezifikation bereitstellen; empfohlene und maximale Werte beachten
• Gegengewicht und Hubkapazität des Trägers vor Inbetriebnahme prüfen

Anwendungen

• Grabenfräsen und Kanalbearbeitung in Fels und Beton
• Vorbereitung von Gräben für Straßenbau, Rohrleitungen und Kabel
• Profilierung im Steinbruch und vorbereitende Abtragung
• Abbruch von Stahlbeton an engen Einsatzstellen

Wartung & Sicherheit

• Regelmäßige Kontrolle von Kette, Picks und Pick-Box; verschlissene Picks durch spezifizierte Typen ersetzen
• Im empfohlenen Bereich von Durchfluss, Druck und Kettengeschwindigkeit arbeiten, um vorzeitigen Verschleiß zu vermeiden
• Schulung des Bedienpersonals und Einsatz persönlicher Schutzausrüstung (PSA) bei Schneidearbeiten
• Herstellerwartungsplan einhalten und zugelassene Ersatzteile verwenden
