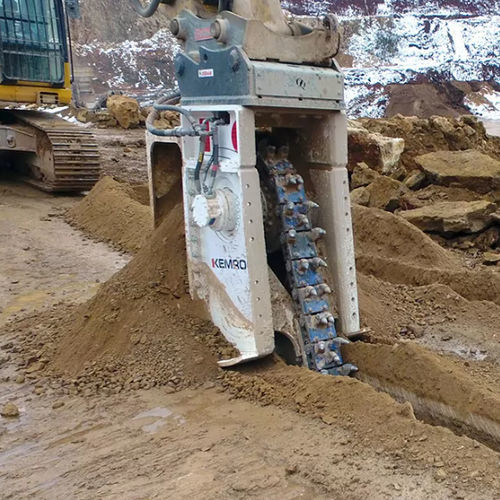

Ketten-Grabenfräse KTR 65

traktormontiertfür Hydraulikbaggerfür das Baugewerbe

Produktübersicht
KEMROC KTR Grabenfräsen sind drehmomentstarke Anbaugeräte für Bagger, entwickelt für präzises Fräsen in Asphalt, Beton und mittelhartem Gestein. Angetrieben von zwei drehmomentstarken Hydraulikmotoren verfügen sie über ein Gehäuse mit Materialaustrag und Eintauchhilfe zur effizienten Ableitung des Fräsguts. Die Fräskettenlänge ist verstellbar; wartungsfreie Fräsketten reduzieren den Serviceaufwand.

Funktion und Vorteile

• Zwei drehmomentstarke Hydraulikmotoren für maximale Schneidkraft
• Gehäuse mit Austragsschnecke und Eintauchhilfe für effizientes Debris-Management
• Längenverstellbares Frässchwert für flexible Grabenbreiten
• Wartungsfreie Fräsketten für lange Lebensdauer und reduzierte Ausfallzeiten

Modelle und ausgewählte technische Parameter

• KTR 65
  • Passende Drehvorrichtung: KRM50
  • Frästiefe (B): 1000–1800 mm
  • Fräsbreite (A): 170–350 mm
  • Schneidkraft bei 380 bar: 48 kN
  • Max. Ölmenge: 230 l/min
  • Max. Betriebsdruck: 400 bar
  • Max. Druckfestigkeit Gestein: 50 MPa
  • Meißelaufnahme: PH 22 Typ
  • Nennleistung: 65 kW
  • Empfohlener Kettendurchhang: 130 mm
  • Empfohlene Kettengeschwindigkeit: 2,0–2,5 m/s
  • Empfohlenes Baggergewicht: 18–25 t
  • Empfohlenes Ölvolumen bei 150 bar: 190 l/min
  • Standardlochbild: LB30
  • Standardmeißel: 12/45/38/22 HC
  • Drehmoment bei 380 bar: 12100 Nm
  • Gewicht bei max. Tiefe & Breite: 1700 kg
• KTR 120
  • Passende Drehvorrichtung: KRM60
  • Frästiefe (B): 1000–1800 mm
  • Fräsbreite (A): 200–450 mm
  • Schneidkraft bei 380 bar: 94 kN
  • Max. Ölmenge: 360 l/min
  • Max. Betriebsdruck: 400 bar
  • Max. Druckfestigkeit Gestein: 60 MPa
  • Meißelaufnahme: PH 22 Typ
  • Nennleistung: 120 kW
  • Empfohlener Kettendurchhang: 180 mm
  • Empfohlene Kettengeschwindigkeit: 2,0–2,5 m/s
  • Empfohlenes Baggergewicht: 25–35 t
  • Empfohlenes Ölvolumen bei 150 bar: 300 l/min
  • Standardlochbild: LB30
  • Standardmeißel: 12/45/38/22 HC
  • Drehmoment bei 380 bar: 27200 Nm
  • Gewicht bei max. Tiefe & Breite: 2700 kg
• KTR 130
  • Passende Drehvorrichtung: KRM60
  • Frästiefe (B): 1000–2000 mm
  • Fräsbreite (A): 200–450 mm
  • Schneidkraft bei 380 bar: 81 kN
  • Max. Ölmenge: 360 l/min
  • Max. Betriebsdruck: 400 bar
  • Max. Druckfestigkeit Gestein: 60 MPa
  • Meißelaufnahme: PH 22 Typ
  • Nennleistung: 130 kW
  • Empfohlener Kettendurchhang: 180 mm
  • Empfohlene Kettengeschwindigkeit: 2,0–2,5 m/s
  • Empfohlenes Baggergewicht: 25–35 t
  • Empfohlenes Ölvolumen bei 150 bar: 300 l/min
  • Standardlochbild: LB30
  • Standardmeißel: 12/45/38/22 HC
  • Drehmoment bei 380 bar: 22400 Nm
  • Gewicht bei max. Tiefe & Breite: 3000 kg

Hauptanwendungen

• Verlegen von Leitungen und Kabeln — konturgenaue Profilierung und verstellbare Grabenmaße
• Grabenfräsen in Gestein — Bearbeitung mittelharter Gesteine mit drehmomentstarken Motoren und langlebigen Fräsketten
• Bau und Infrastruktur — Fräsen in Asphalt und Beton für Straßenbau und Versorgungsarbeiten

Betrieb & Wartung

• Das integrierte Austragsystem (Austragschnecke und Eintauchhilfe) befördert das Fräsgut aus dem Graben und legt es neben dem Graben ab
• Wartungsfreie Fräsketten verringern den Serviceaufwand; regelmäßige Prüfungen der Hydraulikmotoren, Antriebskomponenten und Meißelabnutzung werden empfohlen

Technische Spezifikationen

• Grabenbreite: verstellbar von 170 bis 450 mm (modellabhängig)
• Maximale Frästiefe: bis zu 2000 mm je nach Modell
• Bearbeitbare Materialien: Asphalt, Beton, mittelhartes Gestein
• Antrieb: zwei drehmomentstarke Hydraulikmotoren
• Austragung: Gehäuse mit Austragschnecke und Eintauchhilfe
• Fräskette: verstellbare Länge, wartungsfrei
• Betriebsdruck: bis 400 bar; ölmenge und leistung modellabhängig
