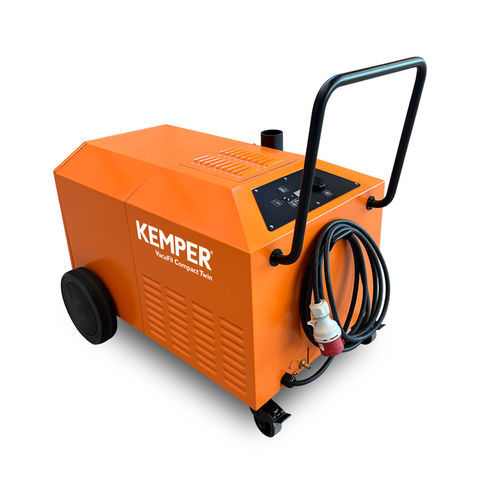

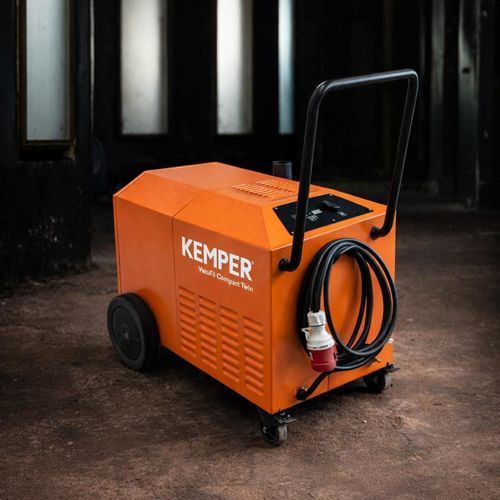

Membranfiltersystem VacuFil Compact Twin

Rauch

Kurzbeschreibung
Die Hochvakuum‑Absauganlage VacuFil Compact Twin ist für mittlere bis große Mengen von Schweißrauch und Staub ausgelegt. Sie ermöglicht die Absaugung an zwei angeschlossenen Arbeitsplätzen und ist für den dauerhaften industriellen Einsatz mit abreinigbarem Speicherfilter und Seitenkanalverdichter zur Unterdruckerzeugung konzipiert.

Produkteigenschaften

• Fähigkeit zum Dauerbetrieb
• Schweißverfahren: MIG/MAG
• Materialien: Stahl, Aluminium, Edelstahl
• Artikel‑Nr.: 82380

Hauptvorteile

• Effektive Absaugung bei hohen Rauch‑ und Partikellasten
• Für regelmäßigen / dauerhaften industriellen Einsatz konzipiert
• Brennerabsaugung für zwei Arbeitsplätze (wechselnd oder gleichzeitig)
• Stufenlose Vorwahl der Absaugleistung zur Anpassung an verschiedene Absaugbrenner
• Intuitive Einknopfbedienung, bedienbar mit Handschuhen
• Hohe Flexibilität durch zwei Anschlüsse (je NW45/63 mm)
• Erweiterbar über Schnittstelle für zusätzliche Module (z. B. Volumenstromregelung, automatische Start/Stopp)

Betrieb und Merkmale
Die Bedienung erfolgt über eine Ein‑Tasten‑Steuerung und stufenlose Leistungsregelung. Optional ist eine automatische Luftvolumenregelung erhältlich. Der Seitenkanalverdichter erzeugt zuverlässig den benötigten Unterdruck für industrielle Anwendungen. Das Gerät unterstützt wechselnde oder gleichzeitige Anschlüsse von zwei Absaugbrennern und verschiedene optionale Erweiterungen.

Technische Daten (Tabelle)
Abmessungen
Gewicht in kg: 93
Tiefe in mm: 1018
Breite in mm: 692
Höhe in mm: 878

Filter
Filterstufen: 1
Filterfläche in m²: 7
Abscheidegrad in % ≥: 99.9

Anschlüsse
Luftaustritt in mm: 63
Anschlussstutzen Ø in mm: 45

Leistung
Unterdruck min. in Pa: 32000
Max. Ventilatorleistung in m³/h: 280
Absaugleistung in m³/h: 280
Absaugleistung bei 18000 Pa in m³/h: 215
Max. Unterdruck in Pa: 32000

Technik
Motorleistung in kW: 3.8
Nennstrom in A: 8.1
Schalldruckpegel in dB(A): 73
Druckluftversorgung in bar: 6-8

Technische Spezifikationen

• Modell: VacuFil Compact Twin
• Artikel‑Nr.: 82380
• Gewicht: 93 kg
• Abmessungen (T × B × H): 1018 × 692 × 878 mm
• Filterstufen: 1; Filterfläche: 7 m²; Abscheidegrad ≥ 99.9%
• Anschlüsse: 2 × NW45/63 mm (Luftaustritt 63 mm, Anschlussstutzen Ø 45 mm)
• Max. Absaugleistung: 280 m³/h; bei 18.000 Pa: 215 m³/h
• Max. Unterdruck: bis zu 32.000 Pa
• Motorleistung: 3.8 kW; Nennstrom: 8.1 A
• Schalldruckpegel: 73 dB(A)
• Druckluftversorgung: 6–8 bar
• Geeignet für MIG/MAG‑Schweißen; Materialien: Stahl, Aluminium, Edelstahl
• Einknopfbedienung, stufenlose Leistungs‑Vorwahl, optionale automatische Luftvolumenregelung, Seitenkanalverdichter
