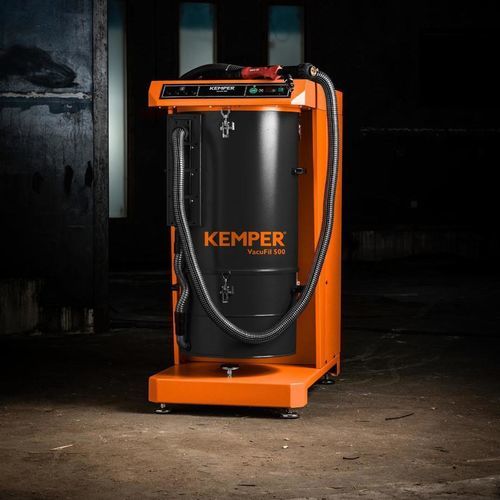

Bodenstehende zentrale Rauchabzugs- und Filteranlage VacuFil 500

Schweißautomatische FilterreinigungStaub

Produktbeschreibung
Der VacuFil 500 ist eine Hochvakuum-Absauganlage für Schweißrauch und Staub, ausgelegt zur Versorgung von bis zu vier einzelnen Arbeitsplätzen oder zur Einbindung in ein zentrales Rohrleitungssystem.

Anwendungsbereiche

• Schweißprozesse (MIG/MAG, Laser)
• Werkstoffe: Stahl, Aluminium, Edelstahl
• Kontinuierlicher Industrieeinsatz und Roboterabsaugung

Vorteile

• Automatische Filterabreinigung für unterbrechungsfreien Dauerbetrieb
• Hoher Abscheidegrad durch KemTex® ePTFE Filterpatronen (Oberflächenfiltration)
• Flexible Anschlussmöglichkeiten: vier getrennte Anschlüsse oder zentrale Leitungsführung
• Seitenkanalverdichter zur zuverlässigen Erzeugung des Unterdrucks

Ausführliche Merkmale
Der VacuFil 500 ist für hohe Konzentrationen von Schweißrauch und -staub ausgelegt. Er verfügt über KemTex® ePTFE-Filterpatronen mit Oberflächenfiltration und eine automatische Impuls-Filterabreinigung, gesteuert über Differenzdruck. Die Anlage unterstützt Brenner- und Roboterabsaugung und kann mit Absaugdüsen oder Hochvakuum-Absaugarmen betrieben werden. Der Staubbehälter fasst 40 L; die Druckluft für die Abreinigung benötigt 5–6 bar. Der Schalldruckpegel liegt bei ca. 74 dB(A).

Technische Daten (Tabelle)
Abmessungen
Gewicht: 270 kg
Tiefe: 1197 mm
Breite: 655 mm
Höhe: 1377 mm

Filter
Filterstufen: 1
Abscheidegrad ≥: 99,9 %
Filterfläche: 10 m² (KemTex® ePTFE)

Anschlüsse
Luftaustritt (Nennmaß): 1377 mm
Volumen Staubsammelbehälter: 40 L

Technik
Motorleistung: 5,5 kW
Nennstrom: 12,9 A
Schalldruckpegel: 74 dB(A)
Druckluftversorgung für Abreinigung: 5–6 bar

Leistung
Max. Ventilatorleistung: 700 m³/h
Absaugleistung: 500 m³/h
Turbinenleistung: 680 m³/h
Max. Unterdruck: 20.000 Pa

Charakteristiken / Spezifikationen techn.

• Modell: VacuFil 500
• Gewicht: 270 kg
• Abmessungen (T × B × H): 1197 × 655 × 1377 mm
• Filterstufen: 1
• Abscheidegrad: ≥ 99,9 %
• Filterfläche: 10 m² (KemTex® ePTFE Filterpatronen, Oberflächenfiltration)
• Staubsammelbehälter: 40 L
• Motorleistung: 5,5 kW
• Nennstrom: 12,9 A
• Schalldruckpegel: 74 dB(A)
• Druckluftversorgung: 5–6 bar (für Filterabreinigung)
• Max. Ventilatorleistung: 700 m³/h
• Absaugleistung: 500 m³/h
• Turbinenleistung: 680 m³/h
• Max. Unterdruck: 20.000 Pa
• Unterstützt bis zu vier Arbeitsplätze oder zentralen Rohrleitungsanschluss
• Automatische Filterabreinigung mit Differenzdrucksteuerung
