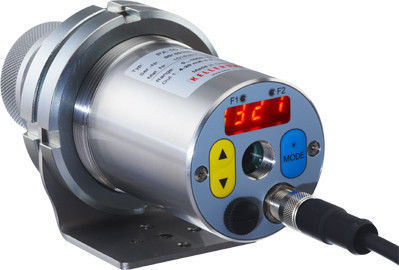

IR-Punktstrahler / Kurzwellen CellaTemp® PA 69

Produktübersicht:
Das CellaTemp® PA 69 ist ein digitales Zweifarb-Pyrometer zur berührungslosen Temperaturmessung von 300 bis 800 °C. Das Zwei-Farb-Verfahren verringert die Empfindlichkeit gegenüber Staub, verschmutzten Schutzfenstern und Emissionsänderungen der Messoberfläche. Für präzises Zielen stehen Durchsicht, Laser-Pilotlicht oder ein optionales Kameramodul zur Verfügung. Der EERC-Algorithmus kompensiert wellenlängenabhängige Emissionsänderungen, z. B. bei Aluminium und blanken Metallen.

Besondere Merkmale:

• Messbereich: 300–800 °C
• EERC-Algorithmus zur Emissionskompensation
• Fokussierbare, wechselbare Objektive
• Breitband-entspiegelte Präzisionsoptik
• LED-Anzeige gut ablesbar
• Teststromausgang für Diagnose
• Standardausgänge: analog (0/4–20 mA) sowie USB / RS-485

Messparameter:

• Sensor: Doppel-Photodiode (Zweifarb)
• Spektralbereiche: 1,50 μm und 1,90 μm
• Ansprechzeit t98: ≤ 30 ms
• Messunsicherheit: 1 % des Messwerts
• Wiederholbarkeit: 2 K
• Auflösungen (Anzeige/Schnittstelle/Strom): 1 K / 0,1 K / 0,2 K + 0,03 % Span
• Temperaturkoeffizient: 0,05 %/K

Optische Varianten:

• Standardobjektiv: PZ 20.08 (Objektiv F50 PZ 20.08), Fokussierung 0,3 m – ∞
• Entfernung-Verhältnis (Standard): 39 : 1
• Form des Messfelds: rund

Viseieroptionen:

• Durchsichtvisierung
• Laser-Pilotlicht
• Videokameramodul (optional)

Elektrische Parameter:

• Analogausgang: 0(4)–20 mA linear, schaltbar, skalierbar; Widerstand ≤ 500 Ω
• Analogeingang: 0–10 V
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 30 mA
• Schalteingänge: 2 × bis 24 V
• Schnittstellen: USB, RS-485
• Versorgung: 24 V DC (+10 % / -20 %); Stromaufnahme ≤ 175 mA

Videokamera (falls vorhanden):

• Videoausgang: Composite PAL, 1 Vpp, 75 Ω

Ausstattung / Anzeige / Bedienelemente:

• Anzeige: 4 × 7-Segment LED rot (Ziffernhöhe 8 mm)
• Statusanzeige: 2 LEDs
• Bedienelemente: 3 Taster
• Anschluss: M12 Schraubverbinder 8-polig

Allgemeine Daten:

• Umgebungstemperatur (Betrieb): 0 – 65 °C
• Lagerungstemperatur: -20 – +80 °C
• Zulässige Luftfeuchte: 95 % r.F. max. (nicht kondensierend)
• Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
• Gehäuse: Edelstahl V2A (1.4305), Schutzart IP65
• Gewicht: ca. 0,9 kg

Einstellbare Parameter:

• Messbereich und Skalierung der analogen Ein-/Ausgänge
• Glättungsfilter, Speicherbetrieb und Haltezeit
• Emissivität, Transmissivität
• Hintergrundstrahlungs-Kompensation
• Grenzwerte und Betriebsart der Alarmkontakte
• ATD-Parameter (optional), Linearisierung, LED-Status-Einstellungen
• Simulation von Strom/Temperatur; Einheit °C/°F
• Messkanalwahl: Zweifarb, Einfarb 1/2
• Verschmutzungsüberwachungsschwelle; Kamerafunktionen (TBC, Weißabgleich) falls vorhanden

Funktionen:

• Übertemperatursignal (bei interner T > 80 °C → Analogausgang > 20,5 mA)
• Servicefunktion: Simulation eines Messwerts oder Stromsignals
• ATD: automatische Temperaturerkennung bei diskontinuierlichen Prozessen

Lieferumfang (Beispiele):

• Pyrometer CellaTemp PA 69
• Anschlusskabel VK 02/A (5 m)
• USB-Kabel VK 11/D (1,8 m)
• Videokabel VK 02/F (5 m) für Kameramodelle (falls zutreffend)
• CellaView Software
• Kurzbedienungsanleitung

Software:

• CellaView (Konfiguration und Auswertung)
