Belastungsmesssystem CellaTemp PX 69-K001
Temperaturmit Kameraautomatisch

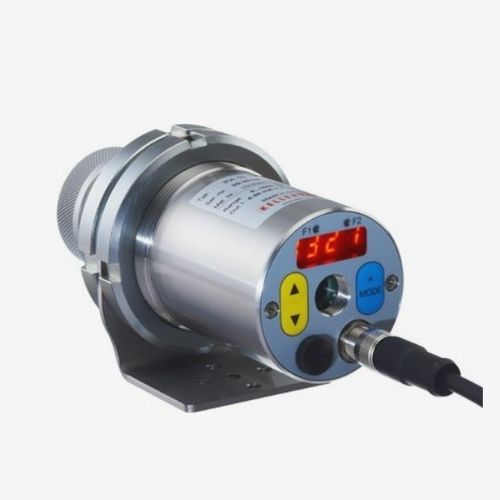

Belastungsmesssystem - CellaTemp PX 69-K001 - Keller Pyrometer Systems - Temperatur / mit Kamera / automatisch
Belastungsmesssystem - CellaTemp PX 69-K001 - Keller Pyrometer Systems - Temperatur / mit Kamera / automatisch
Belastungsmesssystem - CellaTemp PX 69-K001 - Keller Pyrometer Systems - Temperatur / mit Kamera / automatisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Keller Pyrometer Systems

Eigenschaften

Physikalische Größe
Temperatur, Belastung
Technologie
mit Kamera
Funktionsmodus
automatisch
Gemessenes Produkt
Teile
Anwendung
für Gewinde
Konfigurierung
linear

Beschreibung

Messsystem bestehend aus:
  • Pyrometer CellaTemp PX 69 AF 1
  • Montage PA 20-122


Besondere Merkmale:
  • Zweifarben-Pyrometer mit EERC-Algorithmus zur Messung bei Aluminiumextrusion
  • 1 Analogausgang, 2 Schaltausgänge, IO-Link-Schnittstelle
  • Visierhilfe: integrierte Videokamera (modellabhängig); Durchsichtvisier; Laser-Pilotlicht
  • Montagearmatur mit Kühlung und Luftspülung für den industriellen Einsatz, flexibel verstellbare Haltevorrichtung


Lieferumfang:
  • Pyrometer CellaTemp PX 69-K001
  • Anschlusskabel VK 02/L AF 1 (5 m)
  • Videokabel VK 02/F (5 m) für Modelle mit eingebauter Kamera
  • Kurzbedienungsanleitung


Downloads verfügbar:
  • Prospekt CellaTemp PX (PDF)
  • Zeichnung PX 69-K001 (PDF)


Technische Daten:
  • Version: CellaTemp PX 69-K001
  • Messbereich: 300 - 800 °C
  • Fokussierabstand: 0,3 m - ∞
  • Form des Messfelds: rund
  • Entfernungssverhältnis (D:S): 39 : 1
  • Objektiv: PZ 20.08 (Fokussierung 0,3 m - ∞)
  • Messprinzip: Zweifarben
  • Visieroptionen: Videokamera; Durchsichtvisier; Laser-Pilotlicht
  • Sensor: Doppelte Photodiode
  • Spektralbereich: 1,50 / 1,90 μm
  • Ansprechzeit t98: ≤ 30 ms
  • Messunsicherheit: 1 % des Temperaturwerts [°C]
  • Wiederholbarkeit: 2 K
  • Temperaturkoeffizient: 0,05 %/K
  • Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
  • Auflösung Schnittstelle: 0,1 K
  • Auflösung Anzeige: 1 K
  • Analogausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
  • Lastwiderstand: ≤ 500 Ω
  • Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
  • Schnittstelle: IO-Link
  • Stromversorgung: 24 V DC +10 % / -20 %
  • Stromaufnahme: ≤ 175 mA (24 V DC)
  • Kamera-Videoausgang: Composite PAL, 1 Vpp, 75 Ω
  • Anzeige: 4-stelliges rotes LED-Display, Ziffernhöhe 8 mm
  • Statusanzeigen: 4 × LED
  • Bedienelemente: 3 Tasten
  • Anschluss: M12-Gewinde 5-polig
  • Umgebungstemperatur: 0 - 65 °C
  • Lagerungstemperatur: -20 - +80 °C
  • Zulässige Luftfeuchtigkeit: 95 % r.H. max. (nicht kondensierend)
  • Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
  • Gehäuse: Edelstahl V2A (1.4305)
  • Schutzart: IP 65 (DIN 40050)
  • Gewicht: ca. 0,9 kg
  • Einstellbare Parameter: Skalierung Analogausgang 0/4–20 mA, Glättungsfilter, Speicherbetrieb und Haltezeit, Emissionsgrad, Transmissionsgrad, Schaltgrenzen und Betriebsart der Alarmkontakte, ATD-Parameter, Simulation von Strom und Temperatur, Temperatureinheit °C/°F, Messkanalwahl (Zweifarben, Einfarbig 1, Einfarbig 2), Grenzwert der Verschmutzungsüberwachung; bei Kameramodellen: TBC, Weißabgleich, Messpunktnummer
  • Funktionen: Übertemperaturmeldung (interne Temperatur > 75 °C), Service-Funktion (Simulation Messwert oder Stromsignal), ATD (Automatic Temperature Detection) für diskontinuierliche Prozesse
  • Software: SW 50
