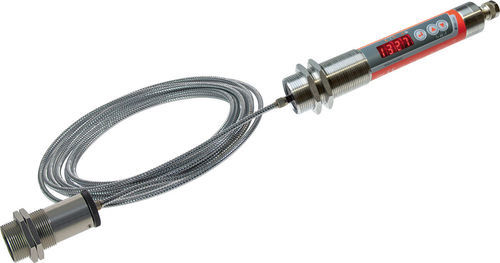

Infrarot-Thermometer CellaTemp PKF 67

QuotientenGlasfasermit LED-Display

Produktbeschreibung
Das CellaTemp® PKF 67 verfügt über getrennte Elektronik und Messkopf. Die Infrarotstrahlung wird über ein Lichtwellenleiterkabel zur Elektronik übertragen, sodass der Messkopf ohne Kühlung bei Umgebungstemperaturen bis zu 250 °C betrieben werden kann. Diese Ausführung eignet sich für beengte Montageverhältnisse und hohe elektromagnetische Felder. Die Länge des Lichtwellenleiterkabels kann bis zu 50 m betragen. Die neue Generation der CellaTemp® PK-Serie ist mit dem SMART "vitality indicator" ausgestattet, der alle relevanten Betriebsdaten kontinuierlich erfasst und abhängig von den Betriebsbedingungen eigenständig den optimalen Zeitpunkt für eine Serviceprüfung oder Kalibrierung meldet.

Besondere Merkmale

• Messbereich 600 bis 1.400 °C
• Lichtwellenleiter-Version — Länge bis 50 m möglich
• Universell konfigurierbarer Schaltausgang
• Hohe optische Auflösung durch Präzisionslinsen
• IO-Link-Schnittstelle
• Alle Parameter per Taster am Sensor oder über die Schnittstelle der Anlagensteuerung einstellbar
• 2 × Schaltausgänge PNP Open Collector
• Sehr einfache Montage über M30-Zentralgewinde
• Großes, gut ablesbares LED-Display

Video
Improved & Smart CellaTemp PK Pyrometer (Produkt-/Serienpräsentation).

Technische Daten

• Messbereich: 600 - 1400 °C
• Messprinzip: Zweifarben
• Sensor: Doppel-Photodiode
• SPEKTRALBEREICH: 0,95 / 1,05 µm
• Ansprechzeit t90: ≤ 10 ms (T > 700 °C)
• Messunsicherheit: 1 % des Messwerts [°C] plus 3,0 K
• Wiederholbarkeit: 2 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung Stromausgang: 0,1 K + 0,005 % des gewählten Messbereichs
• Auflösung Schnittstelle: 0,1 K
• Auflösung Anzeige: 1 K
• Messfeld / Messfeld-Durchmesser (Beispiel BF5): 16 mm
• Brennweite (Beispiel BF5): 1,8 m
• Form des Messfeldes: rund
• Messkopf: PA 41.03 (M30): Fokussierung 1,8 m (abgedichtet)
• Analoger Ausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
• Widerstand (analoger Ausgang): ≤ 500 Ω
• Schaltausgänge: 2 × PNP Open Collector 24 V DC, 2 × 150 mA max.
• Testeingang: 10 - 34 V DC (nach IEC 61131-2)
• Schnittstelle: IO-Link V1.1.3
• Versorgung: 18 - 32 V DC
• Stromaufnahme: ≤ 50 mA bei 24 V DC
• Anzeige: 4 × 7-Segment-LED rot, Ziffernhöhe 8 mm
• Statusanzeige: 3 × LED
• Bedienelemente: 3 Drucktaster
• Anschluss: M12 Schraubanschluss 5-polig (A-codiert)
• Umgebungstemperatur (Elektronik): 0 - 65 °C
• Lagertemperatur: -20 - +80 °C
• Zulässige Luftfeuchte: 95 % rF max. (ohne Kondensation)
• Abmessungen: Ø 30 x 210 mm (ohne Stecker)
• Gehäusematerial: Edelstahl V2A (1.4305)
• Schutzart: IP 65 (nach DIN 40050)
• Gewicht: ca. 0,4 kg
• Einstellbare Parameter (Auswahl): Skalierung Analogausgang (0/4-20 mA), Verhältnis-Korrektur, Übertragungsgrad des Schutzglases, Dämpfungszeitkonstante, Peak-Picker-Haltezeit, Betriebsart/Quelle/Schaltpunkt und Verzögerungen für Schaltkontakte, Temperaturkorrektur über Interpolationspunkte (X/Y), vitality indicator, Service-Parameter, Werkseinstellung, Tastensperre, Temperatureinheit °C/°F, Simulation der Temperatur
• Funktionen (Auswahl): Übertemperaturmeldung (interne Temp. > 75 °C), Service-Funktion (Simulation eines Messwerts), DTD (Discontinuous Temperature Detection) für diskontinuierliche Prozesse, Diagnosefunktionen (Verpolung, Überlast, falsche Versorgungsspannung), Verpolungsschutz
• Lieferumfang: Infrarotthermometer CellaTemp PKF, Messkopf, Kurzanleitung, 2 Befestigungsmuttern. Das Lichtwellenleiterkabel ist separat zu bestellen.
• Software: SW 50
