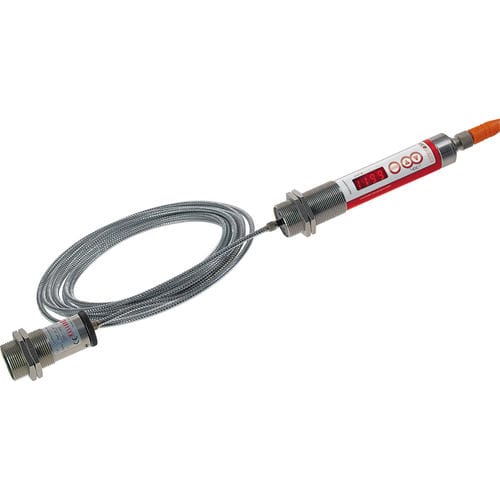

Pyrometer mit LED-Display CellaTemp® PKF 66

°C°FIO-Link

Produktbeschreibung
Der CellaTemp® PKF 66 trennt Elektronik und Messkopf und überträgt die Infrarotstrahlung über einen Lichtleiter zur Elektronik. Der Messkopf besteht nur aus Metall und Glas und ist ohne Kühlung bis zu Umgebungstemperaturen von 250 °C einsetzbar, daher geeignet für beengte Einbausituationen und hohe elektromagnetische Felder. Lichtleiterlängen bis 50 m sind möglich. Die PK-Serie verfügt über einen Vitalitätsindikator (SMART) zur kontinuierlichen Eigenüberwachung, Analyse und Statusmeldung zur Unterstützung präventiver Wartung und zur Anzeige optimaler Service- und Kalibrierintervalle.

Besondere Merkmale

• Messbereich 700 bis 1.800 °C
• Lichtleiterversion: Länge bis zu 50 m
• Universell konfigurierbarer Schaltausgang
• Hohe optische Auflösung durch Präzisionslinsen
• IO-Link Schnittstelle
• Alle Parameter über Taster am Sensor oder über Anlageninterface einstellbar
• 2 × Schaltausgänge PNP Open Collector
• Einfache Montage über M30 Zentralgewinde
• Großes, helles 4-stelliges LED-Display

Messfeld (Auszug)

• 0.00 mm — 23.40 mm
• 8.00 mm — 22.51 mm
• 16.00 mm — 21.61 mm
• 24.00 mm — 20.72 mm
• 32.00 mm — 19.82 mm
• 40.00 mm — 18.93 mm
• 48.00 mm — 18.04 mm
• 56.00 mm — 17.14 mm
• 64.00 mm — 16.25 mm
• 72.00 mm — 15.35 mm
• 80.00 mm — 14.46 mm
• 88.00 mm — 13.57 mm
• 96.00 mm — 12.67 mm
• 104.00 mm — 11.78 mm
• 112.00 mm — 10.89 mm
• 120.00 mm — 9.99 mm
• 128.00 mm — 9.10 mm
• 136.00 mm — 8.20 mm
• 144.00 mm — 7.31 mm
• 152.00 mm — 6.42 mm
• 160.00 mm — 5.52 mm
• 168.00 mm — 4.63 mm
• 176.00 mm — 3.73 mm
• 184.00 mm — 2.84 mm
• 192.00 mm — 1.95 mm

Messfeld (Beispiel)

• 200.00 mm — 1.05 mm

Messköpfe / Optikvarianten

• AF 1: PA 41.01 (M30): Fokussierung 0.2 m - ∞
• AF 2: PKS 21.01 (M30): Fokussierung 1.08 m
• AF 3: PA 41.05 (M16): Fokussierung 0.12 m - ∞
• AF 4: PZ 41.18 (M16): Fokussierung 0.033 - 0.045 m
• AF 5: PA 41.03 (M30): Fokussierung 1.8 m (abgedichtet)

Lieferumfang (Standard)
Infrarot-Thermometer CellaTemp PKF, Messkopf, Kurzbedienungsanleitung, 2 Befestigungsmuttern. Lichtleiterkabel separat bestellen.

Technische Daten

• Messbereich: 700 - 1800 °C
• Messprinzip: Zwei-Farben
• Sensor: Doppel-Photodiode
• Spektralbereich: 0.95 / 1.05 µm
• Ansprechzeit t90: ≤ 10 ms (T > 800 °C)
• Messunsicherheit: 1 % des Messwertes + 3.0 K
• Wiederholgenauigkeit: 2 K
• Temperaturkoeffizient: 0.05 %/K
• Auflösung Stromausgang: 0.1 K + 0.005 % des gewählten Messbereichs
• Auflösung Schnittstelle: 0.1 K
• Anzeigeauflösung: 1 K
• Analogausgang: 0(4) - 20 mA, linear, schaltbar, skalierbar
• Last (Analogausgang): ≤ 500 Ω
• Schaltausgänge: 2 × PNP Open Collector 24 V DC, 2 × 150 mA max.
• Testeingang: 10 - 34 V DC (gem. IEC 61131-2)
• Schnittstelle: IO-Link V1.1.3
• Versorgung: 18 - 32 V DC
• Stromaufnahme: ≤ 50 mA bei 24 V DC
• Anzeige: 4-stellige rote LED, Ziffernhöhe 8 mm
• Statusanzeige: 3 × LED
• Bedienelemente: 3 Tasten
• Anschluss: M12 5-polig (A-codierung)
• Umgebungstemperatur (Messkopf): 0 - 65 °C
• Lagerungstemperatur: -20 - +80 °C
• Zulässige Luftfeuchte: 95 % r.H. max. (ohne Kondensation)
• Abmessungen: Ø 30 × 210 mm (ohne Stecker)
• Gehäuse: Edelstahl V2A (1.4305)
• Schutzart: IP 65 (DIN 40050)
• Gewicht: ca. 0.4 kg
• Einstellbare Parameter: Skalierung Analogausgang, Verhältnis-Korrektur, Transmission Schutzglas, Dämpfungszeit, Max-Hold, Schaltkontakt-Parameter, Temperaturkorrektur über Interpolationspunkte, Vitalitätsindikator, Service-Parameter, Werksreset, Tastensperre, Temperatureinheit °C/°F, Temperatur-Simulation, ...
• Funktionen: Übertemperatursignal (interne Temp. > 75 °C), Service-Simulation, DTD (Discontinuous Temperature Detection), Diagnosefunktionen (Polungsumkehr, Überlast, falsche Versorgungsspannung), Schutz gegen Polungsumkehr
