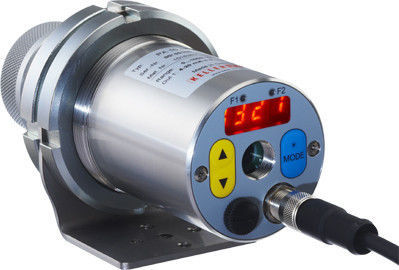

IR-Punktstrahler / Kurzwellen CellaCrystal PA 64

Produktbeschreibung:
Der CellaCrystal PA 64 wurde für die optische Temperaturmessung während der Kristallzüchtung im plasmaunterstützten CVD-Prozess entwickelt. Das zweifarbige Messverfahren und der gewählte Spektralbereich minimieren den Einfluss des Plasmas auf das Messsignal. Bei einer konstanten Auflösung < 0,1 K über den gesamten Messbereich und hoher Langzeitstabilität erfüllt das Gerät die Anforderungen an präzise Prozessregelung. Die Ausrichtung auf den Messpunkt erfolgt mittels Durchblickvisier, Laser-Pilotlicht oder optionaler Videokamera.

Besondere Merkmale:

• Messbereich 500 - 1.400 °C
• Variante für plasmaunterstützte CVD (PA 485 AF 1)
• Dauerlicht-Zweifarbenmessung
• Keine rotierenden Filter
• Minimale Eigenerwärmung für hohe Langzeitstabilität
• Fokussierbare Optik für genaue Messentfernung
• Standard: Analogausgang sowie USB- und RS-485-Schnittstellen

Messparameter:

• Messbereich: 500 - 1400 °C
• Sensor: Doppel-Photodiode
• Spektralbereich: 1,50 / 1,90 μm
• Ansprechzeit (t98): ≤ 30 ms
• Messunsicherheit: 0,75 % des Messwertes (min. 4 K)
• Wiederholbarkeit: 2 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
• Auflösung Schnittstelle: 0,1 K
• Auflösung Anzeige: 1 K

Optische Varianten:

• Nahlinse PZ 20.03: Fokussierung 0,2 m - 0,4 m (Beispiel AF 2)
• Typisches Abstand-Verhältnis (AF 2): 75 : 1

Elektrische Parameter:

• Analogausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
• Lastwiderstand: ≤ 500 Ω
• Analogeingang: 0 - 10 V
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 30 mA
• Schalteingänge: 2 × bis 24 V
• Schnittstellen: USB, RS-485
• Versorgung: 24 V DC (+10 % / -20 %)
• Stromaufnahme: ≤ 175 mA bei 24 V DC

Videokamera (optional):

• Videoausgang: Composite PAL, 1 Vpp, 75 Ω

Ausstattung / Anzeige / Bedienelemente:

• Visier: Durchblickvisier / Laser-Pilotlicht / Videokamera (Varianten)
• Anzeige: 4 × 7-Segment LED rot, Ziffernhöhe 8 mm
• Statusanzeigen: 2 × LED
• Bedienelemente: 3 Drucktaster

Allgemeine Parameter:

• Anschluss: M12 Schraubanschluss, 8-polig
• Umgebungstemperatur (Betrieb): 0 - 65 °C
• Lagerung: -20 - +80 °C
• Zulässige Luftfeuchte: 95 % rF max. (ohne Kondensation)
• Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
• Gehäuse: Edelstahl V2A (1.4305)
• Schutzart: IP65 (gem. DIN 40050)
• Gewicht: ca. 0,9 kg

Einstellbare Parameter:

• Messbereich; Messgröße und Skalierung der analogen Ein-/Ausgänge
• Glättungsfilter; Speicherbetrieb und Haltezeit
• Emissivität; Transmissivität; Kompensation von Umgebungsstrahlung
• Grenzwerte und Betriebsart der Alarmkontakte
• ATD-Parameter (optional); Lineariserungsfunktion; LED-Statusanzeige
• Simulation von Strom und Temperatur; Einheit °C/°F
• Messkanalauswahl: Zweifarbig, Einfarbig 1, Einfarbig 2
• Verschmutzungsüberwachungsschwelle; Kamera: TBC und Weißabgleich

Funktionen:

• Übertemperatur-Signal: bei intern > 80 °C zeigt der Analogausgang > 20,5 mA
• Service-Funktion: Simulation eines Messwertes oder Stromsignals
• ATD (Automatic Temperature Detection): automatische Temperaturerkennung bei diskontinuierlichen Prozessen

Lieferumfang (typisch):

• Pyrometer CellaTemp PA
• Anschlusskabel VK 02/A (5 m)
• Videokabel VK 02/F (5 m) für Modelle mit Kamera
• USB-Kabel VK 11/D (1,8 m)
• CellaView Software
• Kurzanleitung

Software:

• CellaView (Konfiguration und Auswertung)

Technische Daten:

• Modell: CellaCrystal PA 64
• Messbereich: 500 – 1.400 °C
• Spektralbereich: 1,50 / 1,90 μm (Zweifarbig)
• Typisches Abstand-Verhältnis: 75 : 1 (AF 2)
• Auflösung: < 0,1 K (Anzeige 1 K; Schnittstelle 0,1 K)
• Reaktionszeit: ≤ 30 ms
• Genauigkeit / Unsicherheit: 0,75 % des Messwertes, mind. 4 K
• Ausgänge / Schnittstellen: 0(4)-20 mA, USB, RS-485, Schaltausgänge/-eingänge
• Versorgung: 24 V DC (+10 / -20 %)
• Schutzart: IP65; Gehäuse: Edelstahl V2A
• Gewicht: ca. 0,9 kg
