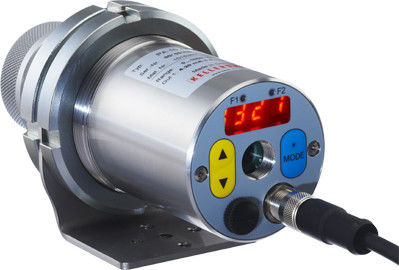

Quotientenpyrometer CellaCrystal PA 44

monochromatischmit LED-Display°C

Übersicht:
Das CellaCrystal PA 44 ist ein optisches Zweifarben-(Verhältnismessung)‑Pyrometer, entwickelt für die Temperaturmessung bei der Kristallzüchtung. Die Kalibrierung ist auf die Kristallproduktion abgestimmt. Die hybride Signalauswertung liefert eine konstante hohe Auflösung von < 0,1 K über den Messbereich, die Sensorkonstruktion gewährleistet sehr hohe Langzeitstabilität. Die Ausrichtung auf den Messpunkt erfolgt über Durchsichtig‑Visierung, Laser‑Pilotlicht oder integrierte Videokamera.

Besondere Merkmale:

• Messbereich 750 bis 3.000 °C
• Kalibrierungsvarianten optimiert für Siliziumkristallproduktion (PA 44 AF 4 / AF 5) und für Siliziumkarbid (PA 44 AF 7)
• Hybride Signalauswertung für hohe messtechnische Auflösung
• Hohe Langzeitstabilität durch minimales Eigenerwärmen
• Fokussierbare Optik für exakte Einstellung der Messentfernung
• Serienmäßige Schnittstellen: Analogausgang und USB/RS‑485 (IO‑Link bei ausgewählten Modellen)

Versionen / Ausgewählte Modelle:

• CellaCrystal PA 44 AF 4
• CellaCrystal PA 44 AF 5
• CellaCrystal PA 44 AF 7
• CellaCrystal PA 44 AF 9

Messfeld (Entfernung vs. Messfeld‑Durchmesser):

• 0,00 mm | 18,00 mm
• 16,00 mm | 17,39 mm
• 32,00 mm | 16,77 mm
• 48,00 mm | 16,16 mm
• 64,00 mm | 15,55 mm
• 80,00 mm | 14,93 mm
• 96,00 mm | 14,32 mm
• 112,00 mm | 13,71 mm
• 128,00 mm | 13,09 mm
• 144,00 mm | 12,48 mm
• 160,00 mm | 11,87 mm
• 176,00 mm | 11,25 mm
• 192,00 mm | 10,64 mm
• 208,00 mm | 10,03 mm
• 224,00 mm | 9,41 mm
• 240,00 mm | 8,80 mm
• 256,00 mm | 8,19 mm
• 272,00 mm | 7,57 mm
• 288,00 mm | 6,96 mm
• 304,00 mm | 6,35 mm
• 320,00 mm | 5,73 mm
• 336,00 mm | 5,12 mm
• 352,00 mm | 4,51 mm
• 368,00 mm | 3,89 mm
• 384,00 mm | 3,28 mm
• 400,00 mm | 2,67 mm

Technische Daten:

• Messbereich: 750–3000 °C in Unterbereichen (unterschiedliche AF‑Versionen)
• Messprinzip: Zweifarben (Verhältnis)‑Pyrometer
• Sensor: Doppel‑Photodiode
• Sprektralbereich: 0,95 / 1,05 µm
• Ansprechzeit t98: ≤ 10 ms (abhängig vom Unterbereich)
• Messunsicherheit: 750–850 °C: 6 K; 850–1.500 °C: 0,35 % des Messwerts + 2 K; 1.500–2.400 °C: 0,5 % + 2 K; 2.400–3.000 °C: 1 % + 2 K
• Wiederholbarkeit: 2 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs; Schnittstellenauflösung: 0,1 K; Anzeigeauflösung: 1 K
• Objektive / optische Varianten: PZ 20.01 Standard (0,4 m–∞), PZ 20.03 Nah (0,2–0,4 m), PZ 20.06 Tele (1,2 m–∞)
• Form des Messfelds: rund
• Entfernungsverhältnisse (typ.): AF 7 = 150:1; AF 5 = 140:1; AF 9 = 240:1
• Analogausgang: 0(4)–20 mA linear, schaltbar, skalierbar (R ≤ 500 Ω)
• Analogeingang: 0–10 V
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 30 mA; Schalteingänge: 2 × bis 24 V
• Schnittstellen: USB und RS‑485
• Stromversorgung: 24 V DC +10 % / -20 %; Stromaufnahme ≤ 175 mA
• Kamera (Modelle mit Kamera): Videoausgang Composite PAL, 1 Vpp, 75 Ω; Visieroptionen: Durchsichtig‑Visierung, Laser‑Pilotlicht, Kamera
• Anzeige und Bedienung: 4‑stelliges rotes LED‑Display (8 mm), 2 Status‑LEDs, 3 Tasten
• Anschluss: M12‑Gewinde, 8‑polig
• Umgebungstemperatur (Betrieb): 0–65 °C; Lagerung: -20–+80 °C
• Zulässige Feuchte: 95 % r.H. max. (nicht kondensierend)
• Abmessungen: Ø 65 mm × 220 mm (max. 277 mm); Gewicht: ca. 0,9 kg
• Gehäuse: Edelstahl V2A (1.4305); Schutzart: IP 65 (DIN 40050)
• Lieferumfang: Pyrometer CellaCrystal PA 44, Anschlusskabel VK 02/A (5 m), Videokabel VK 02/F (5 m) für Kameramodelle, USB‑Kabel VK 11/D (1,8 m), Software CellaView, Kurzanleitung
• Einstellbare Parameter und Funktionen (Auswahl): Messbereich, Skalierung analoger I/O, Glättungsfilter, Speicher/Hold, Emissionsgrad, Transmittanz, Kompensation reflektierter Umgebungsstrahlung, Alarmgrenzen und Modi, ATD‑Funktion (optional), Linearisation, Simulation Strom/Temperatur, Einheit °C/°F, Messkanalwahl (Zweifarben / Einfarben)
• Funktionen: Übertemperaturmeldung (interne Temp. > 80 °C → Analogausgang > 20,5 mA), Service‑Simulation, ATD für diskontinuierliche Prozesse
