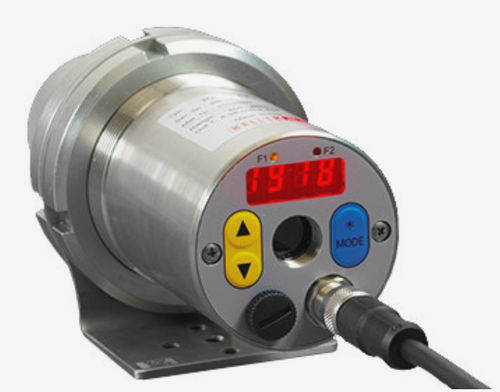

Monochromatisches Pyrometer CellaCombustion PA 18

mit LED-Display°C°F

Produktbeschreibung
Der CellaCombustion PA 18 ist ein Infrarot-Pyrometer zur Messung der Temperatur heißer Verbrennungsgase in Brennkammern von Verbrennungsanlagen, Kraftwerken und Müllverbrennungsanlagen. Mit einem fokussierbaren Präzisionsobjektiv und einer Durchsichtvisierung oder einer optionalen Videokamera lässt sich das Gerät exakt auf den Messpunkt ausrichten.

Besondere Merkmale

• Messbereich 500 bis 2.500 °C
• Fokussierbare Objektive zur exakten Anpassung der Messentfernung
• Breitband-entspiegeltes Präzisionsobjektiv
• LED-Anzeige aus großer Entfernung ablesbar (4 x 7-Segment, Ziffernhöhe 8 mm)
• Teststromausgang für Diagnosen
• Standard-Schnittstellen: digitale Ein-/Ausgänge, zwei analoge Ausgänge, USB und RS-485

Messparameter
Messbereich: 500 - 2500 °C
Sensor: Thermopile
Spektralbereich: CO-Bereich (optimiert für Verbrennungs­gasmessung)
Ansprechzeit t98: ≤ 100 ms
Messunsicherheit: 0,75 % des Messwerts (°C), mind. 3 K
Wiederholgenauigkeit: 2 K
Temperaturkoeffizient: 0,04 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Optische Varianten
Objektive: Standardobjektiv PZ 15.03, Fokussierung 0,8 m - ∞ (z. B. Abstand-/Fleckverhältnis 70:1 für AF 1-Version)

Elektrische Parameter
Analogausgang: 0(4)-20 mA linear, schaltbar, skalierbar
Widerstand: ≤ 500 Ω
Analogeingang: 0 - 10 V
Schaltausgänge: 2 x Open Collector 24 V DC, ≤ 30 mA
Schalteingänge: 2 x bis 24 V
Schnittstellen: USB, RS-485
Versorgung: 24 V DC (+10 % / -20 %)
Stromaufnahme: ≤ 175 mA bei 24 V DC

Videokamera
Videoausgang (Modelle mit integrierter Kamera): Composite PAL, 1 Vpp, 75 Ω

Ausstattung
Visiergerät: Durchblickvisierung oder optionale Videokamera
Anzeige: 4 x 7-Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige: 2 x LED
Bedienelemente: 3 Drucktaster

Allgemeine Daten
Anschluss: M12 Schraubanschluss, 8-polig
Umgebungstemperatur: 0 - 65 °C
Lagertemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r. H. max. (ohne Kondensation)
Abmessungen: Ø 65 mm x 220 mm (max. 277 mm)
Gehäusematerial: Edelstahl V2A (1.4305)
Schutzart: IP65 (nach DIN 40050)
Gewicht: ca. 0,9 kg

Einstellbare Parameter
Messbereich; gemessene Größe und Skalierung der analogen Ein-/Ausgänge; Glättungsfilter; Speicherbetrieb und Haltezeit; Emissionsgrad; Transmissivität; Kompensation der Hintergrundstrahlung; Grenzwerte und Betriebsart der Alarmkontakte; Parameter der ATD-Funktion (optional); Linearisiereung; Statusanzeige der LEDs; Simulation von Strom und Temperatur; Temperatureinheit °C/°F; für Kameramodelle: TBC-Funktion und Weißabgleich

Funktionen
Übertemperaturmeldung: überschreitet die Innentemperatur 80 °C, zeigt der Analogausgang > 20,5 mA an
Service-Funktion: Simulation eines Messwerts oder Stromsignals
ATD (Automatic Temperature Detection): automatische Temperaturdetektion bei diskontinuierlichen Prozessen

Lieferumfang

• Pyrometer CellaCombustion PA
• Anschlusskabel VK 02/A (5 m)
• Videokabel VK 02/F (5 m) für Kameramodelle
• USB-Kabel VK 11/D (1,8 m)
• CellaView-Software
• Kurzbetriebsanleitung

Software
CellaView (Konfigurations- und Auslesewerkzeug)

Technische Daten

• Modell: CellaCombustion PA 18
• Messbereich: 500 - 2500 °C
• Sensor: Thermopile
• Abstand/Fleck Verhältnis: 70:1 (Beispiel)
• Objektiv: PZ 15.03 (Fokus 0,8 m - ∞)
• Messprinzip: Einfarbenmessung
• Analoge Ausgänge: 2 x 0(4)-20 mA
• Schnittstellen: USB, RS-485
• Versorgung: 24 V DC (+10 % / -20 %)
• Gehäuse: Edelstahl V2A, IP65
• Abmessungen: Ø 65 mm x 220 mm (max. 277 mm)
• Gewicht: ca. 0,9 kg
