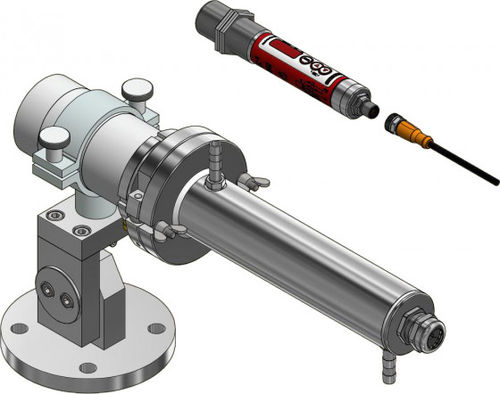

Temperaturmesssystem CellaTemp PK 11-K001

InfrarotTeilefür Gewinde

Komponenten:

• Pyrometer CellaTemp PK 11 BF 2
• Montage PK 01-027
• Kabel VK 02/L AF 1

Besondere Merkmale:

• Kompaktes Infrarot-Temperaturmessgerät mit heller LED-Anzeige und Bedientasten
• Breitband-entspiegelte Präzisionsoptik
• Analoger Ausgang und IO-Link-Schnittstelle
• Montageanschluss mit strömungsoptimierter Luftspülung zur Vermeidung von Kontaminationen bei minimalem Luftverbrauch
• Flexibel einstellbare Haltevorrichtung

Hauptdaten (Zusammenfassung):
Version: CellaTemp PK 11-K001
Messbereich: 0 - 1000 °C
Zielgröße: 11 mm
Brennweite: 0,3 m
Form des Messfelds: rund
Messprinzip: einkolor

Messparameter:
Messbereich: 0 - 1000 °C
Sensor: Thermopile
Spektralbereich: 8 - 14 µm
Ansprechzeit t90: ≤ 60 ms
Messunsicherheit: 0,75 % des Messwertes + 2,0 K
Wiederholgenauigkeit: 1 K
Temperaturkoeffizient: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Auflösung Stromausgang: 0,1 K + 0,005 % des gewählten Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 0,1 K < 200 °C; 1 K ≥ 200 °C

Elektrische Parameter:
Analoger Ausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
Widerstand: ≤ 500 Ω
Schaltausgang: 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Schnittstelle: IO-Link V1.1.3
Versorgungsspannung: 18 - 32 V DC
Stromaufnahme: ≤ 50 mA bei 24 V DC

Anzeige und Bedienelemente:
Anzeige: 4-stellige rote LED-Anzeige, Ziffernhöhe 8 mm
Statusanzeige: 3 x LED
Bedienelemente: 3 Tasten

Allgemeine Parameter:
Anschluss: M12-Gewinde 5-poliger Anschluss (A-Codierung)
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r.H. max. (nicht kondensierend)
Abmessungen: Ø 30 x 185 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 nach DIN 40050
Gewicht: ca. 0,4 kg

Einstellbare Parameter:
Analoger Ausgang 0/4 - 20 mA; Skalierung des analogen Ausgangs; Emissionsgrad über Schnellverstellung; Transmission der Schutzscheibe; Dämpfungszeitkonstante; Haltezeit des Maximalwertspeichers; Betriebsart, Quelle und Schaltpunkt, Einschalt- und Ausschaltverzögerung der Schaltkontakte; Temperaturkorrektur für prozessspezifische Einflüsse mittels Interpolationspunkten (X/Y-Paare); Betriebsanzeige; Serviceparameter; Zurücksetzen auf Werkseinstellung; Tastensperre; Anzeige von Temperatur oder "run"; Temperatureinheit °C/°F; Temperatursimulation

Funktionen:
Übertemperatur-Signal: Signalisierung bei interner Temperatur > 75 °C
Servicefunktion: Simulation eines Messwerts
Diagnosefunktion: Meldet Verpolung, Überlast und falsche Versorgungs spannung
Verpolungsschutz: für Versorgung, Analogausgang und Schaltausgang

Lieferumfang:
Infrarot-Temperaturmessgerät CellaTemp PK
Kurzanleitung
2 Befestigungsmuttern

Software:
SW 50

Messfeld (ausgewählte Beispiele):
Messabstand / Messfeld-Durchmesser (Beispiele):
0.00 mm / 16.50 mm
36.00 mm / 17.16 mm
72.00 mm / 17.82 mm
108.00 mm / 18.48 mm
144.00 mm / 19.14 mm
180.00 mm / 19.80 mm
900.00 mm / 33.00 mm

Technische Daten:

• Modell: PK 11-K001
• Messbereich: 0 - 1000 °C
• Zielgröße (nominell): 11 mm
• Brennweite: 0,3 m
• Spektralbereich: 8 - 14 µm
• Ansprechzeit (t90): ≤ 60 ms
• Messunsicherheit: 0,75 % der Messung + 2,0 K
• Analoger Ausgang: 0(4)-20 mA (linear, skalierbar)
• Schnittstelle: IO-Link V1.1.3
• Versorgung: 18 - 32 V DC
• Schutzart: IP65
• Gehäuse: Edelstahl V2A (1.4305)
• Abmessungen: Ø 30 x 185 mm
• Gewicht: ca. 0,4 kg
