Temperaturmesssystem CellaTemp PKF 36-K001

Infrarotfaseroptischfür Kabel

Artikelbeschreibung

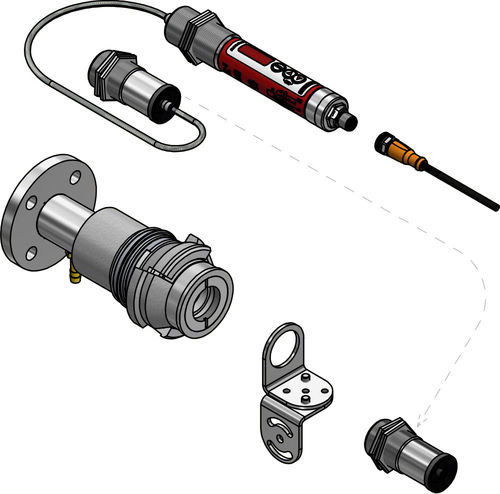

• Komplettes Messsystem bestehend aus: Pyrometer CellaTemp PKF 36 BF 1, Montage PA 21-001, Montagehalter-Set PS 11/U und Kabel VK 02/L AF 1

Besondere Eigenschaften

• Infrarot-Temperaturmessgerät mit Faseroptik-Kabel und optischem Messkopf
• Messkopf im Einsatz ohne Kühlung bis zu Umgebungstemperaturen von 250 °C
• Analoger Ausgang und IO-Link Schnittstelle zur industriellen Integration
• Montageanschluss mit strömungsoptimierter Luftspülung zur Minimierung von Verschmutzungen und Luftverbrauch
• Bajonettverschluss für schnelle Demontage

Zusammenfassung (Basis)
Version: CellaTemp PKF 36-K001
Messbereich: 550 - 2500 °C
Fokussierabstand: 0,2 m - ∞
Form des Messfeldes: rund
Entfernungsverhältnis: 190 : 1
Messprinzip: Einkolor
Visieroption: Laser-Pilotlicht


Technische Daten — Messparameter
Messbereich: 550 - 2500 °C
Sensor: Photodiode
Spektralbereich: 0,78 - 1,06 µm
Ansprechzeit t90: ≤ 2 ms (T > 900 °C)
Messunsicherheit: 0,3 % des Messwertes + 2,5 K
Wiederholbarkeit: 2 K
Temperaturkoeffizient: 0,07 %/K
Auflösung Stromausgang: 0,1 K + 0,005 % des gewählten Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K


Optische Varianten

• Messkopf AF 1: PA 41.01 (M30) Fokussierung 0,2 m - ∞
• Messkopf AF 2: PKS 21.01 (M30) Fokussierung 1,08 m
• Messkopf AF 3: PA 41.05 (M16) Fokussierung 0,12 m - ∞
• Messkopf AF 4: PZ 41.18 (M16) Fokussierung 0,033 - 0,045 m

Elektrische Daten
Analogausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
Belastungswiderstand: ≤ 500 Ω
Schaltausgänge: 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testeingang: 10 - 34 V DC (gem. IEC 61131-2)
Schnittstelle: IO-Link V1.1.3
Versorgungsspannung: 18 - 32 V DC
Stromaufnahme: ≤ 50 mA bei 24 V DC


Funktionen
Anzeige: 4-stelliges rotes LED-Display, Ziffernhöhe 8 mm
Statusanzeige: 3 x LED
Bedienelemente: 3 Tasten


Allgemeine Daten
Anschluss: M12 Gewinde 5-polig (A-codierung)
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r.H. max. (nicht kondensierend)
Abmessungen: Ø 30 x 210 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP65 (nach DIN 40050)
Gewicht: ca. 0,4 kg


Einstellbare Parameter

• Analogausgang 0/4 - 20 mA; Skalierung des Ausgangs
• Emissionsgrad-Einstellung; Transmissionseinstellung für Schutzglas
• Dämpfungszeitkonstante; Haltezeit des Maximalwertspeichers; Betriebsart und Signalquelle
• Schaltpunkt, Einschalt- und Ausschaltverzögerung der Schaltkontakte
• Temperaturkorrektur mittels Interpolationspunkten (X/Y-Paare); Serviceparameter und Simulation
• Werkseinstellung zurücksetzen; Tastensperre; Anzeigeoptionen (Temperatur oder "run"); °C/°F

Diagnose- und Servicefunktionen
Übertemperatur-Signal (interne Temperatur > 75 °C)
Testfunktion über Taste oder Testeingang
Servicefunktion: Simulation eines Messwerts
Diagnosefunktion: Anzeige von Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz (M12 5-polig A-codierung)


Lieferumfang

• Infrarot-Pyrometer CellaTemp PKF
• Messkopf
• Kurzbedienungsanleitung
• 2 Befestigungsmuttern
• *Faseroptisches Kabel separat zu bestellen

Software
Software: SW 50


Messfeld (Beispiele)
Ausgewählte Werte Messfeld-Durchmesser-Tabelle:
Messabstand 0,00 mm → Messfeld-Durchmesser 23,40 mm
Messabstand 8,00 mm → Messfeld-Durchmesser 22,51 mm
Messabstand 16,00 mm → Messfeld-Durchmesser 21,61 mm
Messabstand 200,00 mm → Messfeld-Durchmesser 1,05 mm


Merkmale / technische Spezifikationen

• Modellfamilie: PKF (CellaTemp)
• Modell: CellaTemp PKF 36-K001
• Messbereich: 550 – 2500 °C
• Spektralbereich: 0,78 – 1,06 µm
• Entfernungsverhältnis (D:S): 190 : 1
• Fokussierabstand: ab 0,2 m bis unendlich (je nach Messkopf)
• Ansprechzeit t90: ≤ 2 ms (T > 900 °C)
• Schnittstelle: IO-Link V1.1.3 und analog 0(4)-20 mA
• Versorgung: 18 – 32 V DC, Strom ≤ 50 mA bei 24 V DC
• Gehäuse: Edelstahl V2A (Ø 30 x 210 mm)
• Schutzart: IP65
• Gewicht: ca. 0,4 kg
