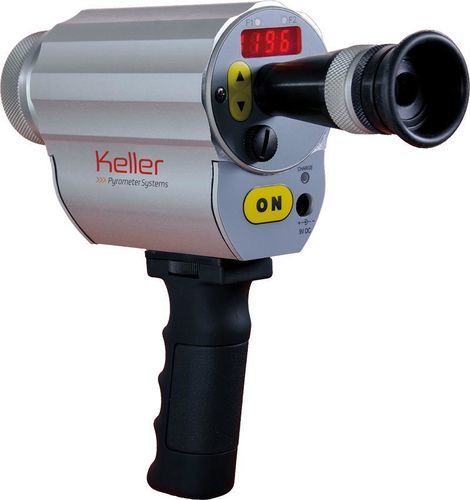

Quotientenpyrometer CellaCast PT 180

LED°C°F

Produktübersicht
Das mobile Pyrometer CellaCast PT 180 ist zur berührungslosen Temperaturmessung von flüssigen Metallen und zur kontinuierlichen Überwachung der Schmelze in Gießrinnen von Hochöfen, Kupolöfen und Gießautomaten entwickelt. Die hochauflösende Optik erzeugt ein kleines Messfeld, das zuverlässige Messungen bis 30 m Entfernung ermöglicht.

Besondere Merkmale

• Berührungslose, verschleißfreie Temperaturmessung des Gießstrahls aus sicherer Entfernung
• Messbereich 750 - 2400 °C
• Filterung der korrekten Infrarotstrahlung der schlacke- und oxidfreien Schmelze (CSD-Funktion)
• ATD-Funktion zur automatischen Erfassung von Messwerten bei diskontinuierlichen Prozessen
• Quotientenmessung (Zweifarbmessung) für störungsfreie Messung bei Staub und Dampf
• Parallaxefreies Durchblickvisier mit Dioptrienausgleich
• Ampelanzeige im Visier zur Anzeige des optimalen Messabstands

Versionen / Eigenschaften

• Versionen: CellaCast PT 180 AF 4; CellaCast PT 180 AF 6
• Messbereich: 750 - 2400 °C
• Fokusabstand (AF 4): 0,4 m - ∞
• Fokusabstand (AF 6): 1,2 m - ∞
• Visieroption: Durchblickvisier
• Messprinzip: Zweifarbmessung
• Form des Messfeldes: Rund
• Entfernungs- / Feldverhältnis AF 4: 150 : 1
• Entfernungs- / Feldverhältnis AF 6: 240 : 1
• Objektiv AF 4: PZ 20.01
• Objektiv AF 6: PZ 20.06

Messfeldtabelle

• 0.00 mm | 18.00 mm
• 16.00 mm | 17.39 mm
• 32.00 mm | 16.77 mm
• 48.00 mm | 16.16 mm
• 64.00 mm | 15.55 mm
• 80.00 mm | 14.93 mm
• 96.00 mm | 14.32 mm
• 112.00 mm | 13.71 mm
• 128.00 mm | 13.09 mm
• 144.00 mm | 12.48 mm
• 160.00 mm | 11.87 mm
• 176.00 mm | 11.25 mm
• 192.00 mm | 10.64 mm
• 208.00 mm | 10.03 mm
• 224.00 mm | 9.41 mm
• 240.00 mm | 8.80 mm
• 256.00 mm | 8.19 mm
• 272.00 mm | 7.57 mm
• 288.00 mm | 6.96 mm
• 304.00 mm | 6.35 mm
• 320.00 mm | 5.73 mm
• 336.00 mm | 5.12 mm
• 352.00 mm | 4.51 mm
• 368.00 mm | 3.89 mm
• 384.00 mm | 3.28 mm
• 400.00 mm | 2.67 mm

Technische Daten

• Messbereich: 750 - 2400 °C
• Sensor: Doppel-Photodiode
• Spektralbereich: 0,95 / 1,05 µm
• Ansprechzeit t98: ≤ 10 ms (T > 950 °C)
• Messunsicherheit: 1 % des Messwertes [°C]
• Wiederholpräzision: 2 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung Schnittstelle: 0,1 K
• Anzeigeauflösung: 1 K
• Optische Varianten / Objektive: Standardobjektiv PZ 20.01 (0,4 m - ∞); Teleobjektiv PZ 20.06 (1,2 m - ∞)
• Schnittstelle: USB
• Stromversorgung: Akku-Pack wiederaufladbar; Laufzeit ca. 15 h (Dauerbetrieb bei Ta = 23 °C)
• Display: 4-stellige rote LED, Ziffernhöhe 8 mm
• Statusanzeigen: 2 × LED extern, 3 × LED intern
• Bedienelemente: 3 Tasten
• Betriebstemperatur: 0 - 50 °C
• Lagerungstemperatur: -20 - +60 °C
• Zulässige Luftfeuchte: 95 % r.F. max. (nicht kondensierend)
• Abmessungen: Ø 65 mm × 197 mm (zuzüglich Objektivlänge)
• Gehäuse: Aluminium
• Schutzart: IP 40 (nach DIN 40050)
• Gewicht: ca. 1,1 kg
• Einstellbare Parameter: Emissivität; Emissivitätstabellen; Transmissionsfaktor; Kompensation der reflektierten Umgebungsstrahlung; Glättungsfilter; Betriebsart und Haltezeit des Datenspeichers; ATD-Parameter; Linearisierung; LED-Statusanzeige; Temperatureinheit °C/°F; Automatische Abschaltung; Messkanal Zwei-Farb / Ein-Farb; Schwellwert der Signalüberwachung
• Funktionen: ATD (Automatic Temperature Detection) zur automatischen Erkennung bei diskontinuierlichen Prozessen
• Lieferumfang: Pyrometer CellaPort PT; Schutz- und Transportkoffer; Ladegerät; USB-Kabel VK 11/D (1,8 m); Software CellaView; Kurzanleitung
