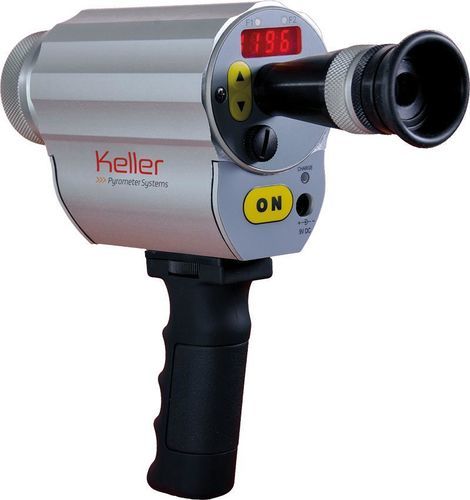

Quotientenpyrometer CellaCast PT 183

mit LED-Display°C°F

Beschreibung
Das CellaCast PT 183 wurde speziell für die mobile Temperaturmessung von flüssigen Metallen entwickelt. Es wird eingesetzt, um die Temperatur am Gießautomaten beim Stopfen oder Pfannenguss unmittelbar beim Befüllen der Formen zu kontrollieren. Dabei kommt erschwerend hinzu, dass sich die Position des Gießstrahls abhängig vom Auslauf oder vom Kippwinkel der Pfanne ändern kann. Die Besonderheit des CellaCast PT 183 ist das rechteckige Messfeld. Solange sich der Gießstrahl innerhalb des Messfelds befindet, wird ein sicherer Messwert ermittelt. Des Weiteren lässt sich mit dem CellaCast PT 183 die Temperatur beim Umfüllen des Metalls vom Schmelz,oder Warmhalteofen in die Transportpfanne oder Gießpfanne bestimmen.

Besondere Merkmale

• Berührungslose und verschleißfreie Temperaturmessung des Gießstrahls aus sicherer Entfernung
• Messbereich 650 – 1700 °C
• Rechteckiges Messfeld zur sicheren Messung auch bei schwankender Position des Gießstrahls
• Filterung der korrekten Infrarotstrahlung der schlacke- und oxidfreien Schmelze
• ATD-Funktion zur vollautomatische Messwerterfassung
• Quotientenmessung zur störungsfreien Messung bei Staub und Dampf
• Parallaxefreies Durchblick-Visier mit Dioptrienausgleich
• Ampelanzeige im Durchblick-Visier zur Kennzeichnung des optimalen Messabstandes

Verfügbare Versionen / Grundeigenschaften

• Versionen: CellaCast PT 183 AF 1; CellaCast PT 183 AF 3; CellaCast PT 183 AF 13
• Messprinzip: Zweifarben
• Messbereich: 650 - 1700 °C
• Fokusabstand (AF 1): 0,4 m - ∞
• Fokusabstand (AF 3): 1,2 m - ∞
• Fokusabstand (AF 13): 0,3 m - ∞
• Entfernungsverhältnis (AF 1): 45:1 / 230:1
• Entfernungsverhältnis (AF 3): 75:1 / 375:1
• Entfernungsverhältnis (AF 13): 30:1 /150:1
• Objektiv (AF 1): PZ 20.01
• Objektiv (AF 3): PZ 20.06
• Objektiv (AF 3): PZ 20.08
• Form des Messfeldes: rechteckig
• Visiereinrichtung: Durchblick-Visier

Messfeldtabelle (Messentfernung — Messfeldbreite — Messfeldhöhe)
0.00 mm — 19.00 mm — 19.00 mm
16.00 mm — 18.60 mm — 18.31 mm
32.00 mm — 18.19 mm — 17.62 mm
48.00 mm — 17.79 mm — 16.93 mm
64.00 mm — 17.38 mm — 16.24 mm
80.00 mm — 16.98 mm — 15.55 mm
96.00 mm — 16.57 mm — 14.86 mm
112.00 mm — 16.17 mm — 14.17 mm
128.00 mm — 15.76 mm — 13.48 mm
144.00 mm — 15.36 mm — 12.79 mm
160.00 mm — 14.96 mm — 12.10 mm
176.00 mm — 14.55 mm — 11.41 mm
192.00 mm — 14.15 mm — 10.71 mm
208.00 mm — 13.74 mm — 10.02 mm
224.00 mm — 13.34 mm — 9.33 mm
240.00 mm — 12.93 mm — 8.64 mm
256.00 mm — 12.53 mm — 7.95 mm
272.00 mm — 12.12 mm — 7.26 mm
288.00 mm — 11.72 mm — 6.57 mm
304.00 mm — 11.32 mm — 5.88 mm
320.00 mm — 10.91 mm — 5.19 mm
336.00 mm — 10.51 mm — 4.50 mm
352.00 mm — 10.10 mm — 3.81 mm
368.00 mm — 9.70 mm — 3.12 mm
384.00 mm — 9.29 mm — 2.43 mm
400.00 mm — 8.89 mm — 1.74 mm

Lieferumfang

• Pyrometer CellaPort PT
• Schutz- und Transportkoffer
• Ladegerät
• USB-Kabel VK 11/D (1,8 m)
• Software CellaView
• Bedienungsanleitung (kurz)

Technische Daten

• Artikel-Nr.: 1056041
• Messbereich: 650 - 1700 °C
• Sensor: Doppelfotodiode
• Sprektralbereich: 0,95 / 1,05 µm
• Ansprechzeit t98: ≤ 10 ms (T > 950 °C)
• Messunsicherheit: 1,5 % des Temperaturwertes [°C]
• Wiederholbarkeit: 3 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung (Schnittstelle): 0,1 K
• Auflösung (Anzeige): 1 K
• Objektive (optische Varianten): Standardobjektiv PZ 20.01 (Fokus 0,4 m - ∞); Teleobjektiv PZ 20.06 (Fokus 1,2 m - ∞); Objektiv F50 PZ 20.08 (Fokus 0,3 m - ∞)
• Schnittstelle: USB
• Stromversorgung: Akkupack wiederaufladbar; Betriebsdauer ca. 15 Stunden (Dauereinsatz bei Ta = 23 °C)
• Visieroption: Durchblick-Visier (parallaxefrei, Dioptrienausgleich)
• Anzeige: 4-stellige rote LED-Anzeige, Ziffernhöhe 8 mm
• Statusanzeige: 2 × externe LED, 3 × interne LED
• Bedienelemente: 3 Tasten
• Umgebungstemperatur (Betrieb): 0 - 50 °C
• Lagerungstemperatur: -20 - +60 °C
• Zulässige Luftfeuchte: 95 % r.F. max. (nicht kondensierend)
• Abmessungen: Ø 65 mm × 197 mm (zzgl. Objektivlänge)
• Gehäuse: Aluminium
• Schutzart: IP 40 (nach DIN 40050)
• Gewicht: ca. 1,1 kg
• Einstellbare Parameter: Emissionsgrad; Speicherstellen der Emissionsgradtabelle; Transmissionsgrad; Kompensation der Hintergrundstrahlung; Glättungsfilter; Betriebsart und Haltezeit des Messwertspeichers; Parameter der ATD-Funktion; Linearisierungsfunktion; Statusanzeige der LEDs; Temperatureinheit °C/°F; Automatische Abschaltung; Messkanal Quotient - Spektral; Schwellwert der Signalüberwachung
• Funktionen: ATD (Automatic Temperature Detection) für automatische Temperaturdetektion bei diskontinuierlichen Prozessen
• Software: CellaView
