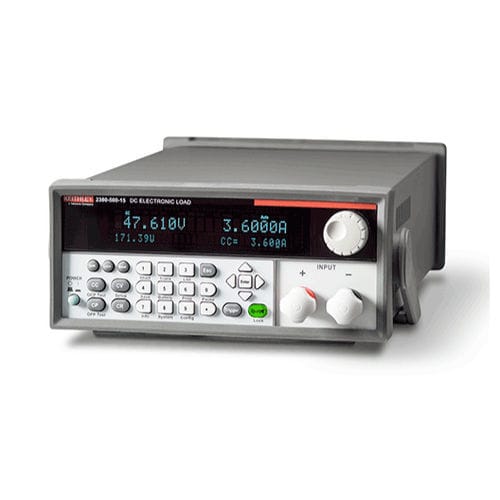

Elektronische Last / DC 2380

programmierbarRS-232Hochleistung

Übersicht Bei der programmierbaren elektronischen Gleichstromlast der Serie 2380 handelt es sich um eine eigenständige Last mit einem Ausgang, verfügbar in Modellen mit 200 W, 250 W und 750 W. Mehrere Betriebsmodi, ein dynamischer Schaltbetrieb bis zu 25 kHz, hohe Spannungs-/Stromauflösung und Rücklesungsgenauigkeit sowie verschiedene Schnittstellenoptionen machen die Serie 2380 zur geeigneten Wahl für Prüfaufbauten im Labor.

Merkmale / Vorteile

• Mehrere Betriebsmodi: Konstantstrom (CC), Konstantspannung (CV), Konstanter Widerstand (CR) und Konstante Leistung (CP) — ermöglichen das Testen eines Geräts in mehreren Modi mit einem Gerät.
• Hohe Rückleseauflösung und Genauigkeit: 0,1 mV / 0,01 mA Auflösung und 0,025 % / 0,05 % Spannungs-/Stromrücklese­genauigkeit — sorgt für zuverlässige Messungen.
• Dynamisches Schalten: bis zu 25 kHz dynamischer Ein-/Ausschaltmodus mit einstellbarer Slew-Rate — validiert das Transientenverhalten von DC-Versorgungen bei schnellen Lastwechseln.
• Listenmodus: unterstützt bis zu 7 Gruppen von Listendateien — ermöglicht schnelle, präzise Ausführung komplexer Testabläufe mit interner und externer Synchronisation.
• Verschiedene Testmodi: Akkutest, LED-simulierte Last, Messung von Anstiegs-/Abfallzeiten der Spannung, Überstrom-/Überleistungs-Schutztests — deckt viele Anwendungen ab.
• Integrierte Schutzfunktionen: Übertemperatur (OTP), Überspannung (OVP), Überstrom (OCP), Überleistung (OPP), Rückwärtsspannungsschutz (RVP) — schützt Prüfling und Gerät.
• Schnittstellen: integrierte GPIB-, USB- und RS232-Schnittstellen — erfüllt unterschiedliche Testschnittstellenanforderungen.

Modelle (Auszug)
Modell | Anzahl Ausgänge | Maximale Spannung | Maximaler Strom | Anschlussmöglichkeiten | Betriebsmodi | Listenpreis
2380-120-60 | 1 | 120 V | 60 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,310
2380-500-15 | 1 | 500 V | 15 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,680
2380-500-30 | 1 | 500 V | 30 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $6,190

Zusätzliche Merkmale / Technische Daten

• Ausgangsleistung / Varianten: 200 W, 250 W, 750 W
• Betriebsmodi: CC, CV, CR, CP
• Dynamik: Ein-/Ausschaltmodus bis zu 25 kHz (einstellbare Slew-Rate)
• Spannungsauflösung: 0,1 mV
• Stromauflösung: 0,01 mA
• Spannungsrücklese-Genauigkeit: 0,025 %
• Stromrücklese-Genauigkeit: 0,05 %
• Listenmodus: bis zu 7 Gruppen von Listendateien
• Spezielle Testmodi: Akku, LED-Simulation, Messung von Anstiegs-/Abfallzeiten, Schutztests
• Schutzfunktionen: OTP, OVP, OCP, OPP, RVP
• Schnittstellen: GPIB, USB, RS232
• Beispielmodelle: 2380-120-60; 2380-500-15; 2380-500-30
