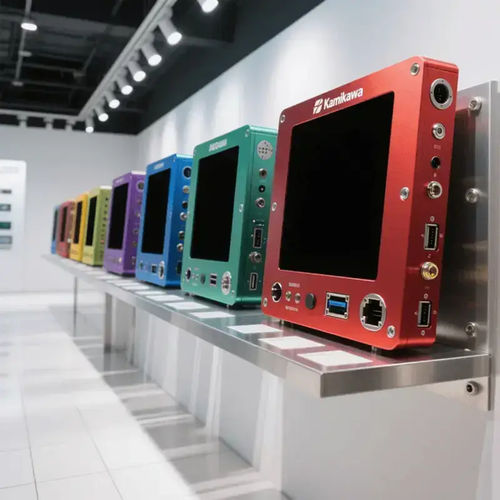

Steuerungs-Elektrogehäuse

modularMetallAluminium

Produktübersicht
Unser Gehäuse aus stranggepresstem Aluminium ist ein hochpräzises Profilgehäuse, entwickelt für industrielle Elektronikmontage und den Einbau modularer Geräte. Es verwendet monolithische Aluminiumstrangpressungen, um eine stabile Rahmenstruktur, eine skalierbare Längenführung und eine hervorragende Wärmeleitfähigkeit zu bieten, geeignet für modulare Elektroniksysteme und industrielle Geräteintegration.

Hauptmerkmale

• Integrale stranggepresste Aluminiumprofilstruktur mit extrem stabiler Rahmenteilsteifigkeit
• Unbegrenzt erweiterbares Längen-Design, ideal für modulare Geräte-Kombinationen
• 300+ ausgereifte Strangpresswerkzeugprofile für schnellen Prototypen- und Serienfertigung
• Präzise CNC-Nachbearbeitung für kundenspezifische Nuten, Bohrungen und Schnittstellen
• Optionale Oberflächenbehandlungen: Sandstrahlen, Eloxieren und Antioxidation
• Unterstützung für Laser-Logo-Gravur, Siebdruck und individuelle Verpackung

Kernvorteile

• Integriertes Strangpressen eliminiert strukturelle Fügungslücken
• Natürliche Profilkühlrippen zur Verbesserung der thermischen Effizienz
• Hohe Schwingungs- und Verformungsbeständigkeit für langfristigen Industrieeinsatz
• Gleichmäßige Aluminiumlegierungsoberfläche mit ausgezeichneter Korrosions- und UV-Beständigkeit
• Leichtes, modulares Design zur Vereinfachung von Montage und Wartung

Individuelle Dienstleistungen

• Kostenlose professionelle 3D-Modellierung und Strukturdesign für extrudierte Aluminiumgehäuse
• Individuelle Innenabtrennungen, Befestigungswinkel und PCB-Positionierungsstrukturen
• Kundenspezifische Öffnungspositionen für Schnittstellen, Schalter und Displayfenster
• Kundenspezifische Oberflächenfarbe, Finish und Markenkennzeichnung (Pantone-Abstimmung möglich)
• Unterstützung niedriger MOQ für Prototypentests und Großserienaufträge (MOQ: 1 Stück)

Typische Anwendungen

• Modulare industrielle Steuergeräte und integrierte Automatisierungssysteme
• Langstreifen-PCB-Module und kombinierte Mehrplatten-Elektronikgeräte
• Hilfsausrüstung für Kommunikationsbasisstationen und Signalverarbeitungsmodule
• Industrielle Netzteile, Wandler und Spannungsstabilisierungsgeräte
• Interne Schutzgehäuse für intelligente Geräte
• Gewerbliche integrierte Elektronikgehäuse

Fertigung & Prozesse
Strangpressen: Aluminiumbrammen werden erhitzt und durch profilierte Werkzeuge extrudiert, um kontinuierliche Profile zu bilden; abkühlen, strecken und auf Länge schneiden. Sekundärbearbeitung: präzises CNC-Fräsen, Bohren, Gewinden und Nuten nach Kundenspezifikation mit Entgraten und Reinigen. Oberflächenbehandlung: Sandstrahlen, klar oder farbig eloxieren, Pulverbeschichtung und Versiegelung. Qualitätskontrolle: Maßkontrolle, Chargentraceability der Extrusionsparameter.

CNC-Bearbeitung
Präzise CNC-Bearbeitung unterstützt Fräsen, Bohren, Gewinden und Nuten an Aluminiumprofilen. Bearbeitungstoleranzen bis 0,02 mm. Kundenspezifische Ausschnitte für Schalter, Kabeldurchführungen und PCB-Montageschienen sind für Prototypen und Serienproduktion verfügbar.

Eloxieren & Oberflächenbehandlungen
Eloxieren erzeugt eine dichte Oxidschicht, die Abriebfestigkeit, Korrosionsschutz und Isolationseigenschaften verbessert; Vorbehandlung umfasst Reinigen, Ätzen und Desmutten. Endversiegelte Eloxalschichten bieten UV- und Witterungsstabilität. Pulverbeschichtung und weitere Oberflächen sind für erhöhte Haltbarkeit und Optik verfügbar.

Abdichtungsstrategien
Integrierte Kanäle zur Aufnahme von EPDM- oder Silikondichtungen für durchgehende Abdichtung. Für höhere Schutzgrade können Nähte laser- oder TIG-verschweißt werden. Empfohlen wird die Kombination mit IP67/IP69K-zertifizierten Kabelverschraubungen für Kabelführungen; eloxierte/beschichtete Oberflächen verbessern Korrosionsbeständigkeit in feuchten oder Außenumgebungen.

Häufige Fragen (Zusammenfassung)

• Materialien: Standardlegierungen sind 6061 und 6063 für Festigkeit, Wärmeableitung und Korrosionsbeständigkeit
• Anpassung: Volle Anpasbarkeit der Abmessungen, Innenaufteilung und CNC-Ausschnitte wird unterstützt
• Oberflächen: Klar eloxiert, farbig eloxiert und Pulverbeschichtung verfügbar
• Lieferzeit: Standardunbearbeitete Profile 7–10 Arbeitstage; Aufträge mit CNC-Bearbeitung und Oberflächenbehandlung typ. 2–3 Wochen (je nach Umfang der Anpassung)

Technische Daten / Spezifikationen

• Modell / Bezeichnung: Gehäuse aus stranggepresstem Aluminium
• Materialien: Aluminiumlegierungen 6061 und 6063
• Verfügbare Profile: 300+ ausgereifte Strangpresswerkzeugprofile; 400+ CAD/STEP-Modelle in der 3D-Bibliothek
• Mindestbestellmenge: 1 Stück (unterstützt Prototypenbestellungen einzeln)
• CNC-Bearbeitungstoleranz: bis 0,02 mm
• Standard-Endkappen: gefertigt aus 2,0 mm Aluminiumblech
• Oberflächenbehandlungen: Sandstrahlen, Klar-Eloxal, Farbeloxal, versiegeltes Eloxal, Pulverbeschichtung, Anti-Oxidation
• Optionale Kennzeichnung/Branding: Laser-Logo-Gravur, Siebdruck
• Abdichtung & Wasserschutz: integrierte Dichtkanäle für EPDM- oder Silikondichtungen; Schweißoptionen für erhöhte Dichtigkeit; kompatibel mit IP67/IP69K-Upgrades
• Thermisches Management: natürliche Wärmeableitungsrippen / integrierte Kühlrippenoptionen
• Mechanische Merkmale: vorgefertigte Montageschlitze, Dichtungsrillen und Montagesschienen; hohe Schwingungs- und Verformungsbeständigkeit
• Anpassungsoptionen: Innenwände, Befestigungswinkel, PCB-Positionierungsstrukturen, kundenspezifische Bohrungen und Zubehör
• Dateiunterstützung: STEP/3D-Dateien für Designintegration und Prototyping verfügbar
• Hinweis zu Lieferzeiten: Versand Standardprofil 7–10 Arbeitstage; CNC + Oberflächenbehandlung 2–3 Wochen (abhängig von Menge und Komplexität)
