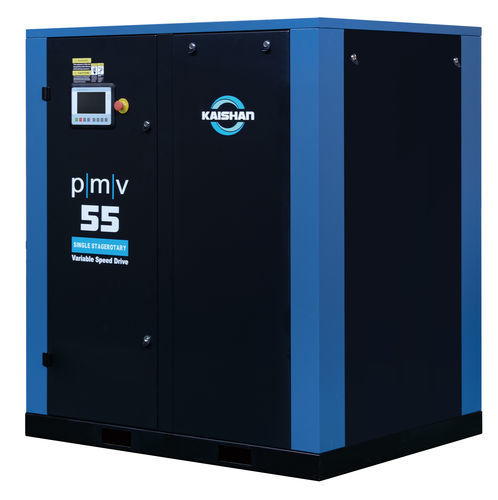

Schraubenkompressor PMV

RotationLuftelektrisch

1. Geltungsbereich • Diese Spezifikation gilt für direktangetriebene, ölgeschmierte, einstufige, luftgekühlte Schraubenkompressoren der PMV-Baureihe mit variabler Drehzahl. • Der Kompressorhersteller muss nach den Qualitätsnormen ISO 9001 / 9002 und den Umweltnormen ISO 14001 zertifiziert sein. • Der Kompressor muss den Anforderungen an die Maschinensicherheit gemäß der Richtlinie 2006/42/EG entsprechen. (Für den europäischen Markt) • Der Kompressor muss den Anforderungen an Druckgeräte gemäß der Richtlinie 2014/68/EU entsprechen. (Für den europäischen Markt) • Die Geräte müssen gemäß dieser Spezifikation hergestellt werden. o Antriebsmotor: 15/22/37/55 kW o Auslassanschluss: ISO-Standard-Außengewinde o Spannung: 380 oder 400 oder 415 V/3-phasig/50 Hz o Nennbetriebsdruck: 6–10 bar o Umgebungstemperatur: 0–45 °C o Höhe über dem Meeresspiegel: 0–1.000 m 2. Zu den Merkmalen gehören: • Gute Energieeffizienz und niedrige Betriebskosten: o Energieeffiziente einstufige SKY-Konstruktion o Hochwertige (9) SKF-Lager für höchste Zuverlässigkeit • Drehzahlgeregelte Ausführung, die durch Anpassung der Motordrehzahl an den Auslassdruck des Kompressors einen stabilen Auslassdruck gewährleistet. • Start-Stopp-Regelung zum automatischen Abschalten des Kompressors bei geringem Bedarf. • Normalerweise offenes Einlassventil für schnellen Druckaufbau. • Vollständig gekapselter, ölgekühlter Hauptmotor mit Isolationsklasse F und IE4-Super-Premium-Wirkungsgrad. • Der Hauptmotor ist ein Permanentmagnetmotor. • Hauptmotor und Kompressorblock sind mit einer gemeinsamen Welle in einer direkt angetriebenen, flanschverbundenen Konfiguration ausgelegt und vollständig gekapselt, um das Eindringen von Schmutz und Staub zu verhindern. • Hochwertiger synchroner Frequenzumrichter von Kaishan. • Überdimensionierte Kühler (Luft und Öl), ausgelegt für den Einsatz bei hohen Umgebungstemperaturen. • Vollständig pulverbeschichtetes Schallschutzgehäuse mit Flügeltüren, die einen einfachen Zugang zu den Wartungskomponenten ermöglichen. • Flammhemmender Schaumstoff auf dem Schallschutzgehäuse zur Dämpfung des Schallpegels. • Hochleistungs-Ansaugfilter für saubere Druckluft. • Flexible Edelstahlschläuche im Luftkreislauf für erhöhte Zuverlässigkeit und reduzierte Vibrationen. • Ausgestattet mit einem luftgekühlten Ölkühler und Nachkühler aus Aluminium. • Axialventilatoren, angetrieben von vollständig gekapselten, ventilatorgekühlten Motoren. • 3-stufige Ölabscheidung zur Gewährleistung eines geringen Ölmitrags. • Werkseitige Befüllung mit dem hochwertigen synthetischen PAO/POE-Schmiermittel „Kerry-8#“, ausgelegt für eine Lebensdauer von 4.000 Stunden • Intelligente Steuerung mit vollem Funktionsumfang: o Navigation sowohl über Touchscreen als auch über Tasten o Präzise Prozesssteuerung: Be- und Entladen sowie Drehzahlregelung o Überwachung des Betriebs und des Zustands des Luftkompressors o Bietet Sicherheitsüberwachung, Schutzfunktionen und Wartungsmeldungen o Integrierte Netzwerkfunktionen und externe Überwachung o Anpassbare Betriebsmodi und geplante Aufgaben • Das Steuerungssystem muss in der Lage sein, die folgenden Funktionen zu überwachen: o Auslassluftdruck o Auslasstemperatur des Elements o Kompressorstatus o Motorüberlaststatus o Betriebsstunden unter Last o Betriebsstunden o Energieverbrauch • Zu den Schutzfunktionen des Kompressors gehören: o Not-Aus o Hohe Auslass-Temperatur o Hoher Auslassdruck o Motorüberlastung o Wartungswarnungen o Verstopfung des Ölfilters 3. Optionale Ausstattungsmerkmale • Vorfilter im Lieferumfang enthalten • Lebensmittelverträgliches Öl
