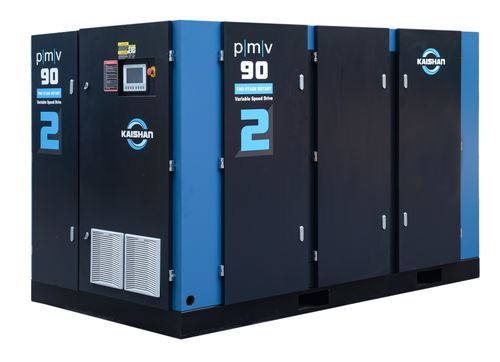

Schraubenkompressor PMV2

RotationLuftDruckluft

1. Geltungsbereich • Diese Spezifikation gilt für direkt angetriebene, ölgeschmierte, zweistufige Inline-Schraubenkompressoren der Baureihe PMV-2 mit flexiblem Auslassanschluss, luftgekühlt und mit variabler Drehzahl. • Der Kompressorhersteller muss nach den Qualitätsnormen ISO 9001 / 9002 und den Umweltnormen ISO 14001 zertifiziert sein. • Der Kompressor muss den Anforderungen an die Maschinensicherheit gemäß der Richtlinie 2006/42/EG entsprechen. (Für den europäischen Markt) • Der Kompressor muss den Vorschriften für Druckgeräte gemäß der Richtlinie 2014/68/EU entsprechen. (Für den europäischen Markt) • Die Geräte müssen gemäß dieser Spezifikation hergestellt werden. o Antriebsmotor: 90/110/132/160/200/250/315 kW o Anschluss: ISO-Standardflansch o Spannung: 380 oder 400 oder 415 V/3-phasig/50 Hz o Nennbetriebsdruck: 6–10 bar o Umgebungstemperatur: 0–45 °C o Höhe über dem Meeresspiegel: 0–1.000 m 2. Zu den Merkmalen gehören: • Höchste Energieeffizienz über den gesamten Lebenszyklus: o Energieeffizientes zweistufiges SKY2-Design o Hochwertige SKF-Lager für höchste Zuverlässigkeit o Mechanische Zwischenstufenmischung für nahezu isotherme Verdichtung o Der flexible Auslassanschluss ermöglicht die automatische Anpassung des Verdichtungsverhältnisses an den Auslassdruck • Ausgestattet mit einem luftgekühlten Ölkühler und Nachkühler aus Aluminium. • Vertikal angeordnete Kühler auf einer Seite sorgen durch die Trennung von Heiß- und Kaltzonen für eine bessere Kühlwirkung. • Axialventilatoren, angetrieben von vollständig gekapselten, lüftergekühlten 6-poligen Motoren mit geringem Geräuschpegel und langer Lebensdauer. • Design mit variabler Drehzahl, das durch Anpassung der Motordrehzahl an den Auslassdruck des Kompressors einen stabilen Auslassdruck aufrechterhält. • Start-/Stopp-Regelung zum automatischen Abschalten des Kompressors bei Bedarf während Zeiten mit geringem Bedarf. • Ein Thermoventil in Kombination mit der drehzahlgeregelten Lüftersteuerung hält die Öltemperatur stabil innerhalb des vorgesehenen Bereichs. • Ein normalerweise geschlossenes Einlassventil gewährleistet die Sicherheit des Systems. • Der Hauptmotor ist ein Permanentmagnetmotor. • Hochwertiger synchroner Frequenzumrichter von Kaishan. • Überdimensionierter Ölkühler, ausgelegt für den Einsatz bei hohen Umgebungstemperaturen. • Vollständig pulverbeschichtetes Schallschutzgehäuse mit Flügeltüren, die einen einfachen Zugang zu den Wartungskomponenten ermöglichen. • Flammhemmender Schaumstoff auf dem Schallschutzgehäuse zur Dämpfung des Schallpegels. • Hochleistungs-Ansaugfilter für saubere Druckluft. • Flexible Edelstahlschläuche im Luftkreislauf für erhöhte Zuverlässigkeit und reduzierte Vibrationen. • 3-stufige Ölabscheidung zur Gewährleistung eines geringen Ölmitrags (< 3 mg/m³). • Überdimensionierter separater Tank zur Gewährleistung eines geringeren Druckabfalls und zum Betrieb bei niedrigerem Auslassdruck. • Hebebolzen und hochklappbarer Deckel des Abscheidetanks für einfache und schnelle Wartung. • Einfacher Zugang zu allen Wartungsteilen. • Werkseitige Befüllung mit dem Premium-Synthetikschmiermittel „Kerry-10#“ (PAO/POE), ausgelegt für eine Lebensdauer von 8.000 Stunden • Intelligente Steuerung mit vollem Funktionsumfang: o Kaishan KAC7070-Touchscreen o Präzise Prozesssteuerung: Be- und Entlastung sowie Drehzahlregelung o Überwachung des Betriebs und des Zustands des Luftkompressors o Bietet Sicherheitsüberwachung, Schutzfunktionen und Wartungsmeldungen o Integrierte Netzwerkfunktionen und externe Überwachung o Anpassbare Betriebsmodi und geplante Aufgaben • Das Steuerungssystem muss in der Lage sein, die folgenden Funktionen zu überwachen: o Auslassluftdruck o Auslasstemperatur des Kompressorkopfes o Austrittstemperatur des A/O-Abscheiderelements o Kompressorstatus o Status der Eingangsleistung o Status der Motorüberlastung o Status der Überlastung des Kühlventilatormotors o Status des Motorantriebs o Betriebsstunden unter Last o Betriebsstunden o Energieverbrauch • Zu den Schutzfunktionen des Kompressors gehören: o Not-Aus o Hohe Auslass-Temperatur o Hoher Auslassdruck o Motorstromüberlast o Wartungswarnungen o Verstopfung des Ölfilters o Verstopfung des Luftfilters o Brand des A/O-Abscheiderelements o Phasenfolgefehler o Phasenausfallschutz 3. Optionale Ausstattungsmerkmale • Alternative Betriebsspannungen (380 V/50 Hz, 380 V/60 Hz, 460 V/60 Hz) • Vorfilter im Gehäuse • Wasserkühlung • Drehzahlregelung des Lüfters • Externe Wärmerückgewinnung • Automatischer Leistungsschalter (nur bei Konfiguration 400/3/50) • Lebensmittelverträgliches Öl • Kit für niedrige Umgebungstemperaturen • Automatische Schmierung des Motors • Ohne Nachkühler
