Automatische Spulmaschine RINGROL 1200

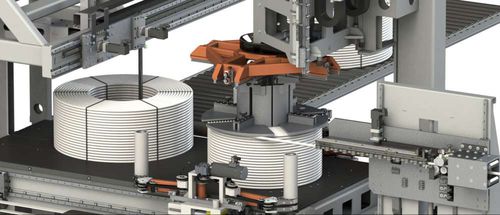

Mit dem horizontal arbeitenden Ringwickelvollautomat bis Außenring-Ø max. 1200 mm können sowohl Kunststoffrohre, Kunststoff-Metall-Verbundrohre als auch Schläuche und sonstige wickelbare Materialien inline und offline vollautomatisch gewickelt werden. Überzeugend durch große Ausstoßleistung und kurze Umrüstzeiten Mit diesem horizontal arbeitenden Ringwickelvollautomaten können sowohl Kunststoffrohre (z. B. PE, PE-X, PB, etc.) Kunststoff-Metall-Verbundrohre (z. B. PE-AL-PE, PE-CU, etc.) als auch Schläuche und sonstige wickelbare Materialien inline und offline gewickelt werden. Das zu wickelnde Rohr wird mittels Vorschubeinheit (kundenseitig oder in der Verlegeeinheit integriert) vortransportiert. Die Materialführung (Rollenlineal oder Führungsrohr) führt den Rohranfang in die am Wickelkern vorgesehene Öffnung, wo dieser pneumatisch fixiert wird. Dieser Prozess kann durch Synchronisation der Servo- Achsen zur Extrusionsgeschwindigkeit „fliegend“ erfolgen, so dass ein Anhalten des kontinuierlich extrudierten Rohrs nicht notwendig ist. Durch die Drehbewegung des Wickelkerns entsteht der Rohrringbund. Vor dem Schneiden wird der Ringbund von einem Vier-Arm-Greifersystem zusammengehalten. Nach dem Wickeln der Restlänge wird der Wickelkern nach oben herausgezogen und der Ringbund wird zur Umreifungstation transportiert. Der Ring kann mit PP-Band mehrmals umreift oder mit Kunststofffolie eingestretcht werden. Dabei wird er gedreht. Nach Abschluß der Umreifung wird der Ring mittels zweiachsigen Ringauswerfers auf eine Rollenbahn ausgeschoben.
