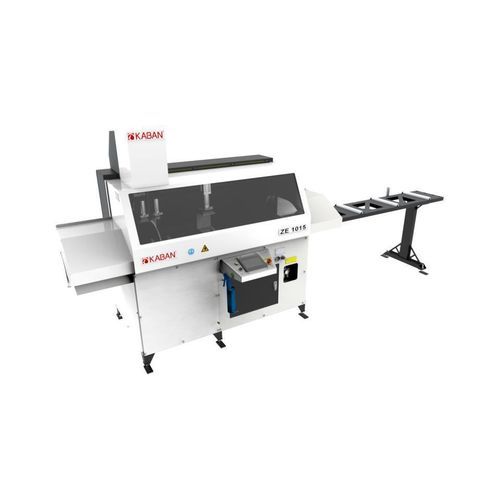

Schneidemaschine für Aluminiumprofile ZE 1015

servogesteuertBohrGewindeschneid

Die ZE 1015 ist eine Industrieanlage zum 90°-Schnitt von Aluminiumprofilen, ausgelegt für hochfrequente Fertigung mit wiederholbarer Genauigkeit. Sie vereint eine servogesteuerte Säge, pneumatische Spannsysteme, automatische Zufuhr sowie eine integrierbare Bohro/ Gewindeschneideeinheit für kombinierte Bearbeitungen.

Hauptmerkmale

• Mechanischer Aufbau ausgelegt für hohe Drehzahlen und konstante Genauigkeit.
• Servo-gesteuerte Hub-, Gleit- und Schnitt-/Rückführsysteme für effiziente Schneidzyklen.
• Pneumatische Spannungen an Vorder- und Oberseiten zur Fixierung der Profile.
• Geschlossene Schutzhauben und Sicherheitskennzeichnung zum Personenschutz.

Konstruktion

• Entspannte guss- und schweißtechnische Komponenten für wiederholbare Genauigkeit bei hohen Geschwindigkeiten.
• Pneumatische Spannbacken (horizontal/vertikal) zur Stabilisierung der Profile beim Schneiden.
• Gehäuseabdeckungen zur Minimierung der Exposition gegenüber bewegten Teilen.

Bedienfeld

• 7" Touchscreen-Bedienfeld zur Auftragssteuerung und Zyklusautomatisierung.
• Mitsubishi PLC für zuverlässige Automatisierung und Ablaufsteuerung.
• Automatische Kühlmittel-/Luftzerstäubung auf Profilflächen zur Unterstützung des Schnitts und Reduktion von Spänen.
• Automatischer Zyklusbetrieb: der Schnittvorgang startet nach Positionierung des Profils.

Säge

• Großdurchmesser-Säge (Ø 500 mm) mit servogesteuerter Antriebstechnik und wählbaren Mehrfachgeschwindigkeiten pro Profiltyp.
• Säge-Schnitt-/Rücklaufsystem und Kühlmittelzerstäuber zur Unterstützung qualitativ hochwertiger Dauerbearbeitung.

Bohr- & Gewindeschneiden

• Integrierte Bohr- und Gewindeschneideeinheit mit servo-gesteuerter Positionierung für genaue Lochlage.
• Prozessprogrammierung mit großem Speicher und Bohrkühlmittel zur Unterstützung der Bearbeitung.

Förderung / Zuführung

• Servo-gesteuertes Hebe-, Antriebs- und Ablasssystem zur kratzfreien Werkstückförderung.
• Automatische Profilzuführung und Sägesystem für freihändige Bedienung.
• Zuführlänge: Minimum 140 mm, Maximum 960 mm.

Sicherheit

• Schutzabdeckungen und sichtbare Sicherheitskennzeichnungen zur Verbesserung der Arbeitssicherheit und Normkonformität.

Technischer Support

• Erinnerungsfunktion für periodische Wartungen und Fernwartungsunterstützung.

Technische Daten

• Modell: ZE 1015
• Sägeblattdurchmesser: Ø 500 mm
• Schnittwinkel: 90°
• Touchscreen: 7"
• Steuerung: Mitsubishi PLC
• Zuführlänge: Min. 140 mm; Max. 960 mm
• Bohrung: max. Werkzeugdurchmesser Ø 12 mm; Y-Achsen Verstellweg 260 mm; servo-gesteuerte Positionierung; Gewindeschneidfuktion
• Servosysteme: servo-gesteuerte automatische Zuführung, Sägeschnitt und Geschwindigkeitsregelung (mehrere Geschwindigkeiten pro Profil)
• Spannung: pneumatische Spannvorrichtungen an Vorder- und Oberseite
• Kühlmittelsysteme: Zerstäubung für Schneiden und Bohren
• Zusatzaggregate: integrierte Bohr-/Gewindeeinheit; Prozessprogrammierung mit großem Speicher
• Sicherheit: Schutzabdeckungen und Sicherheitskennzeichnung
