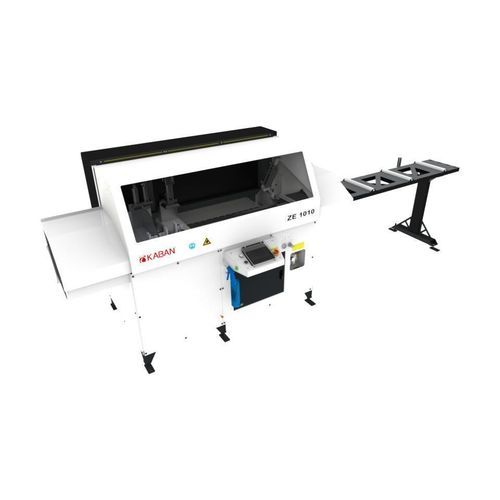

Schneidemaschine für Aluminium ZE 1010

Profilfür Aluminiumprofileservogesteuert

Die ZE 1010 ist eine Schneidemaschine für Aluminium-Verbindungsstücke, ausgelegt für hochpräzise 90°-Schnitte bei hoher Geschwindigkeit. Sie verfügt über servoangetriebene automatische Zuführung und ein bedienerfreundliches 7" Touchscreen (Kaban-Interface). Die Maschine kombiniert spannungsreduzierte Mechanik mit Servosteuerung und Schutzvorrichtungen für den Dauerbetrieb.

Highlights

• Mechanischer Aufbau für hohe Geschwindigkeiten und konstante 90°-Schnitte.
• Servogesteuerte Hub-/Gleit-/Ablass- und Cut-and-Run-Systeme zum kratzfreien Schneiden und für kontinuierlichen Betrieb.
• Pneumatische Spannungen an Vorder- und Oberseite zur sicheren Profilfixierung.
• Säge Ø 500 mm mit servogesteuerter Drehzahlregelung und Kühlmittelspray.
• 7" Touchscreen (Kaban) und Mitsubishi PLC-Steuerung.

Konstruktion

• Gegossene und geschweißte Bauteile mit Spannungsentlastung zur Erhaltung der Präzision bei hohen Geschwindigkeiten.
• Pneumatische horizontale und vertikale Spannvorrichtungen zur Stabilisierung der Profile.
• Schutzabdeckungen über Gefahrenbereichen zur Erfüllung von Sicherheitsanforderungen.

Bedienfeld

• 7" Touchscreen mit Kaban-Interface zur Programmierung und Überwachung.
• Mitsubishi PLC für Zyklussteuerung und Sicherheitsfunktionen.
• Automatische Luft- und Kühlschmierstoff-Besprühung auf Profilflächen zur Reinigung und Kühlung.
• Automatikbetrieb: Schnittzyklen laufen automatisch weiter, sobald das Profil positioniert ist.

Sägewelle

• Sägeblatt Ø 500 mm mit Cut-and-Run-Betrieb.
• Servogesteuerte Anpassung der Schnittgeschwindigkeit je nach Profilquerschnitt.
• Kühlschmierstoff-Spritzsystem zur Temperaturkontrolle und Späneabfuhr.
• Fähigkeit zur Definition mehrerer Schnittgeschwindigkeiten für unterschiedliche Profiltypen.

Längenantrieb

• Servogesteuertes Hub-, Antriebs- und Freigabesystem für präzise Schnitte ohne Kratzer.
• Maximale Schnittlänge: 960 mm.
• Minimale Schnittlänge: 140 mm.

Sicherheit

• Schutzabdeckungen und Sicherheitskennzeichnung an den bewegten Teilen.
• Auslegung zur Integration von Schutzeinrichtungen und Notausschaltern nach Industriestandards.

Technischer Support

• Programmatische Erinnerung an regelmäßige Wartungen.
• Fernverbindung für Diagnose und Serviceunterstützung.

Technische Daten

• Modell: ZE 1010
• Anwendung: Zuschneiden von Aluminiumverbindern/-profilen auf 90°
• Sägedurchmesser: Ø 500 mm
• Zuführsystem: Servo-gesteuerte automatische Zuführung mit Cut-and-Run
• Steuerung: Mitsubishi PLC; 7" Touchscreen (Kaban-Interface)
• Spannung: Pneumatische Spannvorrichtungen (vorne und oben); horizontale/vertikale Schraubstöcke
• Schnittmodi: Hub, Gleiten, Cut-and-Run; servogesteuerte Mehrfachgeschwindigkeiten
• Kühlung/Schmierung: Kühlschmierstoff-Spritzsystem; automatische Luftreinigung
• Schnittlängenbereich: 140 mm (min) — 960 mm (max)
• Sicherheit: Schutzabdeckungen und Sicherheitskennzeichnung
• Support: Wartungserinnerungen und Fernwartung
