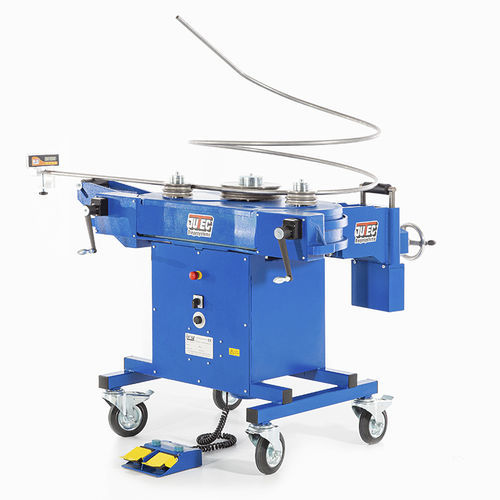

Elektrische Biegemaschine RB60

Rohrmit 3 Rollenhorizontal

Bei der Entwicklung der kompakten und fahrbaren Horizontalbiegemaschine wurde der Fokus klar auf die Produktion von maßhaltigen Wendeln wie z.B. Handläufe für Wendeltreppen gesetzt. Hier handelt es sich um die Königsdisziplin, da sich 2 einander beeinflussende Größen (Radius und Steigung) in einer Biegung zu einer maßhaltigen Geometrie zusammenfügen müssen. Hier ist das Zusammenspiel von Rohrberechnung am PC, Umsetzung an der Biegemaschine sowie dann die Kontrolle über die Messgeräte mit schlussendlicher Korrektur der Biegewerte Prinzip und gewährleistet passgenaues Biegen. Hierbei unterstützt die Rohrberechnung am PC durch einfache und wenige Eingaben und liefert über den lokalen Drucker ein DIN-A4-Blatt, welches alle notwendigen Biege- und Korrekturdaten zum Arbeiten an der Maschine enthält. Ein neues kraftvolles Antriebskonzept ermöglicht die stufenlose Einstellung der Biegegeschwindigkeit und benötigt dabei nur einen 230V – Wechselstrom-Anschluss. Zur Auswahl stehen gehärtete Stahlwerkzeuge sowie oberflächenschonende Hartkunststoff-Werkzeuge. Um auch bei engen Biegeradien optimalen Vorschub zu gewährleisten sind alle drei Biegewellen angetrieben. Auch beim täglichen harten Einsatz in der Ebene beim Biegen von Rohren und Profilen bewährt sich das Antriebskonzept. Kunden des Biegesystems 6000 haben die Möglichkeit, die Rollenbiegeinheit ohne den Antrieb zu erwerben. Die Rollenbiegeinheit mit der Bezeichnung RB43 lässt sich ohne Werkzeug auf die Biegewelle des Biegesystems 6000 aufsetzen. Die Maschinen fungiert hier als Antriebseinheit. Mögliche Anwendungsbereiche: Handläufe / Untergurte für Wendeltreppen allgemeiner Metallbau
