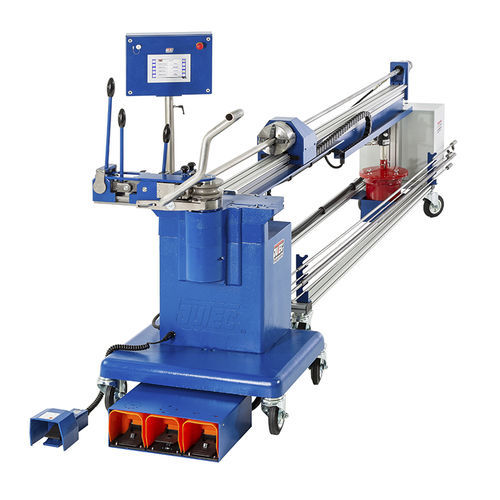

Hydraulische Biegemaschine 4800
RohrDornkompakt

hydraulische Biegemaschine
hydraulische Biegemaschine
hydraulische Biegemaschine
hydraulische Biegemaschine
hydraulische Biegemaschine
hydraulische Biegemaschine
hydraulische Biegemaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
hydraulisch
Bearbeitetes Produkt
Rohr
Andere Eigenschaften
Dorn, kompakt
Rohrdurchmesser

Min: 6 mm
(0 in)

Max: 50 mm
(2 in)

Biegeradius

Min: 12 mm
(0,47 in)

Max: 100 mm
(3,94 in)

Beschreibung

Dieses Dornbiegesystem mit manueller Exzenter-Schnellspannung zur Rohrfixierung ermöglicht rationelles Biegen. Die kompakte Antriebseinheit mit dem lösbaren Dornträger bietet Vorteile beim Einsatz am Montageort. Durch eine Positionserfassung direkt auf der Biegeachse erreichen wir optimale Biegegenauigkeit. Die Einstellung des Biegewinkels erfolgt einfach und schnell über eine komfortable Touchscreen-Steuerung mit menügeführter Benutzeroberfläche. Durch die bedienerfreundliche Steuerung ist eine variable Biegegeschwindigkeit für den Vor- und Rücklauf wählbar, sowie eine parametrierbare Überbiegefunktion zur Kompensation der Materialrückfederung. Der Biegeablauf wird durch das automatische „Freifahren“ am Bogenende deutlich verkürzt. Für komplexere Biegeaufgaben lassen sich Biegeprogramme speichern, die über eine Winkelfolge von max. 8 Bögen pro Geometrie verfügen. Speicherbar sind 100 Biegewinkelfolgen (Programme). Die steckbaren Biegewerkzeuge ermöglichen einen raschen Umbau auf andere Rohrgrößen. Für schwierige Geometrien kann die Biegerichtung der Maschine standardmäßig auf Rechtsoder Linksbiegen umgerüstet werden. Die offene Biegeeinheit ermöglicht z.B. das Biegen von Geländerrahmen mit nur einer Schweißnaht. Die optionale Berechnungssoftware am PC ermittelt zur gesamten Geometrie die Zuschnittslänge sowie für jeden Bogen den Verfahrweg, Verdreh- und Biegewinkel. Der Dornrückzug ist programmierbar und kann vorzeitig bei Erreichen eines Biegewinkels automatisch zurückgefahren werden. Mögliche Anwendungsbereiche: Hydraulikverrohrung Rohrleitungsbau Anlagenbau, z.B. Chemie Musterbau
