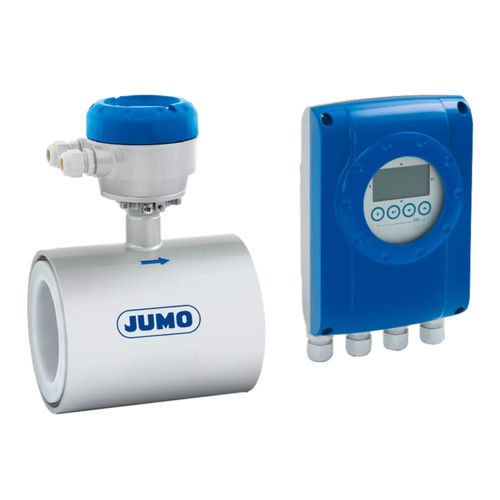

Magnetisch-induktiver Durchflussmesser OPTIFLUX 1000

Volumenfür FlüssigkeitenDN150 - 6"

Übersicht
Mit dem magnetisch-induktiven Durchflussmessgerät OPTIFLUX 1000 können leitfähige Flüssigkeiten in Rohrleitungen mit Nennweiten von DN 10 bis DN 150 gemessen werden. Das Gerät wurde für industrielle Standardanwendungen konzipiert und kann in flüssigen Medien mit unterschiedlichen Eigenschaften eingesetzt werden.

Highlights

• platzsparende Installation
• verschleiß- und wartungsfrei
• großer dynamischer Messbereich

Technische Daten (Kurz)
Messprinzip: Magnetisch-induktiv
Nennweiten: DN 10 bis DN 150
Genauigkeit: 0,5 % vom Messwert
Mediumstemperatur: bis zu 120 °C
Betriebsdruck: bis zu 16 bar
Prozessanschluss: Flanschanschluss
Gegenflansch: PN 40 (DN 10 bis DN 80), PN 16 (DN 100 bis DN 150)
Auskleidung: PFA
Umgebungstemperatur: bis 65 °C
Schutzart: IP66/IP67
Ausgänge: Analogausgang (4 bis 20 mA) mit HART und Pulse/Frequenz/Status
Anzeige: LCD-Anzeige, weiß hinterleuchtet zur Anzeige von bis zu 3 Messwerten

Charakteristika / technische Spezifikationen

• Messprinzip: Magnetisch-induktiv für leitfähige Flüssigkeiten
• Nennweiten: DN 10–DN 150
• Typische Genauigkeit: 0,5 % vom Messwert
• Temperaturbereich Medium bis 120 °C
• Betriebsdruck bis 16 bar
• Prozessanschluss mit Flansch und Gegenflanschen PN 40 / PN 16 je nach DN
• Innenauskleidung: PFA
• Betriebstemperaturbereich: bis 65 °C
• Schutzart: IP66/IP67
• Ausgänge: 4–20 mA mit HART sowie Pulse/Frequenz/Status
• Anzeige: Weiß hinterleuchtetes LCD für bis zu 3 Messwerte
