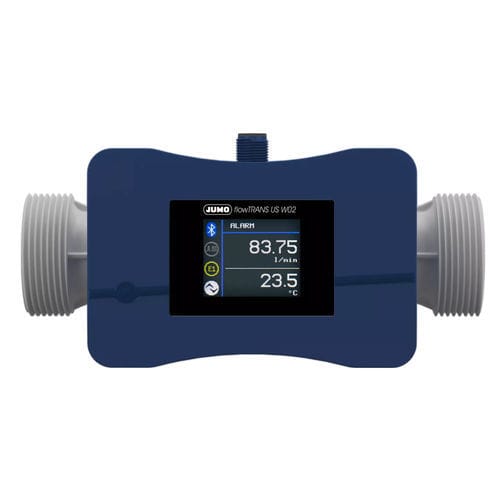

Ultraschall-Laufzeit-Durchflussmesser US W02

Volumenfür FlüssigkeitenDN15 - 1/2"

Produktbeschreibung
Die verschleiß- und wartungsfreie Ultraschallmesstechnik ermöglicht hochpräzise Durchflussmessungen, unabhängig von der Leitfähigkeit des Mediums. Das Messgerät lässt sich mit optionalen Temperatur- und Drucksensoren erweitern und über JUMO digiLine oder IO-Link in Sensornetzwerke einbinden. Konfiguration per Bluetooth und App ist möglich; zudem sind RS485 und die Software Digital Sensor Management für weitergehende Integration verfügbar.

Highlights

• Unabhängig von Leitfähigkeit
• Hohe Genauigkeit: 1 % des Messwertes
• Erweiterbar um Temperatur- und Drucksensoren

Technische Daten (Auszug)
Messprinzip: Ultraschall (Laufzeit-/Verzögerungsdifferenz)
Genauigkeit: 1 % des Messwertes
Messdynamik: Bis zu 1:100 (0,1 bis 10 m/s)
Medientemperatur: Bis 80 °C (bis 95 °C mit verringerter Genauigkeit)
Nenndruck: PN 16
Umgebungstemperatur: bis 60 °C
Schnittstellen/Signale: IO-Link (konfigurierbar: Impulsausgang bis 10 kHz, Analogausgang, binäre E/A); RS485 verfügbar
Anzeige: TFT-Display zur Bedienung und Anzeige
Prozessanschluss: Hochleistungskunststoff-Rohr, DN 15 bis DN 32, G-Außengewinde mit integrierter Dichtung
Medienberührte Werkstoffe: PPSU, PEEK, EPDM (FKM)
Schutzart: IP65 / IP67
Gehäuse: Metallfreies Kunststoffgehäuse
Elektrischer Anschluss: M12-Stecker
Weitere Messgrößen (optional): Temperatur, Druck
Besonderheiten: Konfiguration via Bluetooth und App; Digital Sensor Management; Messung von bis zu 3 Messgrößen an einer Messstelle
Zulassungen: UL (außer DN15)

Charakteristika / Spezifikationen

• Modell: JUMO flowTRANS US W02
• Messprinzip: Ultraschall (Laufzeitdifferenz)
• Genauigkeit: 1 % des Messwertes
• Messbereich: 0,1 bis 10 m/s (Messdynamik bis 1:100)
• Medientemperatur: bis 80 °C (95 °C mit verringerter Genauigkeit)
• Nenndruck: PN 16
• Schutzart: IP65 / IP67
• Gehäusematerial: Kunststoff, metallfrei
• Prozessanschluss: DN15–DN32, G-Außengewinde mit integrierter Dichtung
• Medienberührte Materialien: PPSU, PEEK, EPDM (FKM)
• Elektrischer Anschluss: M12-Stecker
• Anzeige: TFT
• Ausgänge: IO-Link (konfigurierbar), Impuls (bis 10 kHz), Analog, binäre E/A
• Optionen: Temperatur- und Drucksensoren; bis zu 3 Messgrößen an einem Punkt
• Konfiguration: Bluetooth + App, RS485, Digital Sensor Management Software
• Zulassungen: UL (außer DN15)
