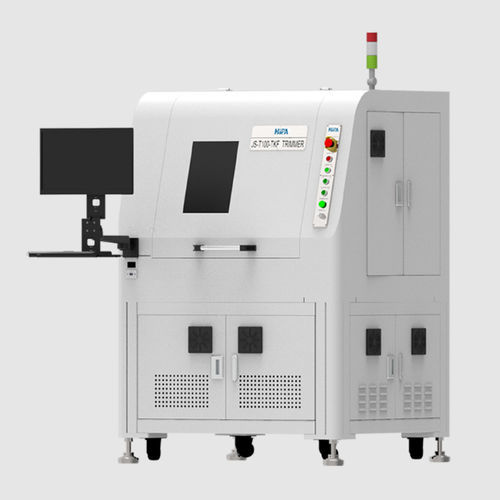

Laser-Justiermaschine / für Leiterplatten

Übersicht
Der Laser‑Trimmer für Ultratischwiderstände ist ein produktionsreifes System zum Zuschneiden und Feineinstellen sehr niederohmiger Widerstände. Der Laserstrahl wird auf Mikrometerebene fokussiert und verdampft die Widerstandsschicht, um Querschnitt oder Leitlänge zu verändern und so präzise Widerstandswerte bei Keramik-, Leiterplatten-, Lead‑Frame‑ und Einzelwiderständen zu erzielen. Hersteller: Shenzhen JPT Optoelectronics Co., Ltd. (JPT).

Schlüsseldaten

• Widerstandsbereich: 0,1 mΩ–1 Ω
• Einstellgenauigkeit (Produktvarianten): ±0,1 % / ±0,5 % / ±1 %
• Unterstützte Widerstandsgrößen: 01005–2512
• Standardkanalkonfiguration: 15 Relaiskarten, 240 Kanäle

Produktvorteile

• Anpassbare JPT‑Lasermodule: Leistung‑ und Wellenlängenoptionen (IR, Grün, UV) mit internem Qualitätsmanagement und 72‑stündigem Aging‑Test für Langzeitstabilität.
• Hohe Geschwindigkeit und Präzision beim Trimmen: Galvoscanner kombiniert mit geschlossener Messregelung ermöglichen reproduzierbare Anpassungen in der Produktion.
• Automatisierung & intelligente Funktionen: Leistungsüberwachung, automatische Kalibrierung des Messsystems, automatische Ausrichtung beim Trimmen und motorisierte Materialzuführung für automatisierte Linien.

Anwendungen

• Laser‑Trimming von ultraniedrigen Widerständen für Serienproduktion: Chip‑Widerstände, PCB‑Widerstände, Lead‑Frame und Einzelexemplare.
• Typische Klingen/ Linienbreiten: IR 35 μm (Klinge), Grün 30 μm, UV 25 μm; Standardlinienbreiten IR 20–40 μm, GR 15–20 μm, UV 10–20 μm.
• Substratverarbeitung: Unterstützung für Standard‑ und kundenspezifische Substratgrößen (siehe technische Daten).

Technische Daten

• Substratgröße (Standard): 50 × 60 mm – 80 × 84 mm; Optionen: 70 × 130 mm, 250 × 300 mm; kundenspezifisch anpassbar.
• Trimbereich: 0,1 mΩ – 1 Ω
• Trimgenauigkeit: Varianten ±0,1 %, ±0,5 %, ±1 % (Header‑Werte ±0,1 / ±0,5 / ±1)
• Laserparameter: IR > 30 W @ 23 kHz; Grün > 4 W @ 10 kHz; UV ≥ 3 W @ 40 kHz
• Galvo‑Scanbereich (Standard): IR 12 × 75 mm; GR 12 × 60 mm; UV 12 × 60 mm; optional 12 × 100 mm @ F160
• Trimming‑Geschwindigkeit: 1 mm/s – 600 mm/s
• Klingentypen: Single, L, Double, IL, Multi (Snake‑Cut), U‑Form, gestapelt, J‑Form
• Linienbreite (Standard): IR 20–40 μm; GR 15–20 μm; UV 10–20 μm; optional IR 30–50 μm @ F160
