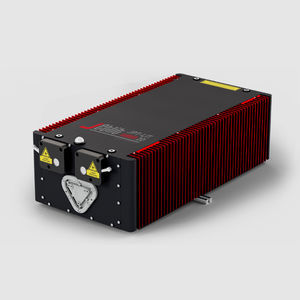

Puls-Laserquelle FS series

Femtosekundenmit Kurzimpulsausgelöster

Produktübersicht
Die JPT FS Series Femtosekunden‑Infrarot‑Faserlaser erzeugen ultrakurze Pulse (<400 fs) mit hoher Einzelschussenergie (>40 μJ) für sehr hohe Spitzenleistungen und submikrometrische Präzision. Die Vollfaser‑CPA‑Architektur bietet ausgeprägte Stabilität und Zuverlässigkeit für industrielle Anwendungen. Verfügbare Funktionen: Burst‑Modus, programmierbare Zeitverschiebungsmodulation, Position Synchronized Output (PSO) und breite Frequenzeinstellbarkeit bis 1–2 MHz je nach Modell.

Hauptmerkmale

• Ultrakurze Pulse: Pulsdauer <400 fs zur Minimierung des Wärmeeinflussbereichs und für hochpräzise Bearbeitung.
• Hohe Einzelschussenergie: >40 μJ (modellabhängig) für starke Wechselwirkung mit dem Werkstoff.
• Vollfaser‑CPA‑Design: hervorragende Langzeitstabilität geeignet für den Industrieeinsatz.
• Flexible Steuerung: Burst‑Modus (1–10 Pulse), programmierbare Modulation und PSO‑Synchronisation zur Prozessintegration.
• Breiter Frequenzbereich: einstellbare Wiederholraten von 25 kHz bis 2 MHz (modellabhängig).
• Industrielle Zuverlässigkeit: modulare mechanische/elektronische Konstruktion mit Schutz‑ und Überwachungsfunktionen.

Puls‑ & Kühlungsoptionen

• Burst: optionale Burst‑Funktion, wählbar 1–10 Pulse.
• Pulsdauer: <400 fs (FS‑20), <300 fs (FS‑60) je nach Modell.
• Kühlungsmethode: Wasserkühlung (Betriebsreferenz 25 °C).

Anwendungen

• Mikrobearbeitung und präzises Materialbearbeiten
• Halbleiterfertigung und Inspektion
• Bearbeitung von Medizinprodukten und Mikrofabrikation
• Wissenschaftliche Forschung und fortgeschrittene Laboranwendungen
• Laserbeschriftung, Schneiden und Bohren in der industriellen Produktion

Modellspezifikationen (Serienübersicht)

• YDFLP‑FS‑20:
  • Strahlqualität (M²): ~1.4
  • Max. Durchschnittsleistung: >20 W
  • Max. Pulsenergie: >40 μJ
  • Volle Leistungs‑Rep.-Rate Bereich: 500–2000 kHz
  • Einstellbarer Frequenzbereich: 25–2000 kHz
  • Pulsdauer: <400 fs
  • Leistungsstabilität (RMS): <1%
• YDFLP‑FS‑60:
  • Strahlqualität (M²): <1.5
  • Max. Durchschnittsleistung: >60 W
  • Max. Pulsenergie: >150 μJ
  • Volle Leistungs‑Rep.-Rate Bereich: 400–2000 kHz
  • Einstellbarer Frequenzbereich: 40–2000 kHz
  • Pulsdauer: <300 fs
  • Leistungsstabilität (RMS): <1.5%

Technische Spezifikationen

• Serienname: FS Series
• Architektur: Vollfaser‑CPA
• Zentralwellenlänge: 1035 nm
• Pulsdauer: <400 fs (FS‑20), <300 fs (FS‑60)
• Einzelschussenergie: >40 μJ (FS‑20), >150 μJ (FS‑60)
• Max. Durchschnittsleistung: >20 W (FS‑20), >60 W (FS‑60)
• Wiederholrate (einstellbar): 25–2000 kHz (FS‑20), 40–2000 kHz (FS‑60)
• Polarisation: vertikal
• Kühlung: Wasserkühlung (25 °C)
• Leistungsregelung: 0–100%
• Steuermodi: interner/externer Trigger, PSO‑Steuerung
• Burst: 1–10 Pulse auswählbar
• Betriebstemperatur: 15–35 °C; Lagerung: -10–50 °C
