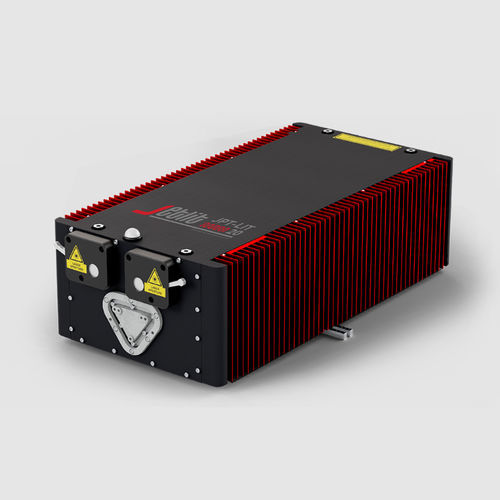

Femtosekunden-Laserquelle JPT-LIT 20

PikosekundenFasergrün

Übersicht
Der JPT-LIT 20 ist ein kompakter Femtosekunden-Ultraschnelllaser mit passiver Luftkühlung, entwickelt für industrielle Mikrobearbeitung, Halbleiterprozesse und wissenschaftliche Anwendungen. Er liefert ultrakurze Pulse (400 fs–4 ps), eine einstellbare Wiederholrate und stabile Strahlparameter. Ein optionales Zweitharmonisches (SH)-Modul erzeugt 515 nm für erweiterte Materialanwendungen.

Hauptmerkmale

• Passive Luftkühlung für reduzierten Wartungsaufwand und Reinraumkompatibilität
• Gehäuse mit IP51-Schutz für Staubschutz und industrielle Robustheit
• Stabile Strahlqualität (M² < 1.2) und hohe Punktstabilität
• Einstellbare Wiederholrate: 30 kHz (Burst) bis 1,0 MHz
• Pulsdauer: 400 fs – 4 ps; typische Pulsenergien >130 µJ (1030 nm)

Anwendungen

• Mikrobearbeitung und Präzisionsstrukturierung
• Halbleiter- und Elektronikfertigung
• Display- und Batterieproduktion
• Wissenschaftliche Forschung und Geräteentwicklung
• Metallmarkierung und Farbmarkierung

Technische Daten

• Serie: JPT-LIT 20
  • Zentralspektralwellenlänge: 1030 ± 2 nm
  • Strahlqualität (M²): < 1.2
  • Kabellänge: 5,5 ± 0,1 m
  • Mittlere Ausgangsleistung: >13 W @100 kHz; >18 W @1 MHz (typ. 20 W @1 MHz)
  • Max. Pulsenergie: >130 µJ
  • Wiederholrate: 100 kHz – 1,0 MHz (Burst-Modus bis 30 kHz)
  • Pulsdauer: 400 fs – 4 ps
  • Kühlung: passive Luftkühlung (optionale wassergekühlte Bodenplatte oder Zwangslüftung)
  • Aufheizzeit: < 3 min
  • Betriebsspannung: 24 V, 25 A (AC/DC-Wandler inklusive)
  • Mittlerer Leistungsbedarf: 300 W
  • Max. Nennleistung: 700 W
  • Abmessungen (L×B×H): 482 × 248 × 143 mm
• Serie: JPT-LIT 20 SH (mit Zweitharmonischem-Modul)
  • Zentralspektralwellenlänge: 515 ± 1 nm
  • Strahlqualität (M²): < 1.2
  • Kabellänge: 5,5 ± 0,1 m
  • Mittlere Ausgangsleistung: >9 W @100 kHz; >4 W @1 MHz
  • Max. Pulsenergie: >90 µJ
  • Wiederholrate: 100 kHz – 1,0 MHz (Burst-Modus bis 30 kHz)
  • Pulsdauer: 400 fs
  • Kühlung: passive Luftkühlung (optionale wassergekühlte Bodenplatte oder Zwangslüftung)
  • Aufheizzeit: < 3 min
  • Betriebsspannung: 24 V, 25 A (AC/DC-Wandler inklusive)
  • Mittlerer Leistungsbedarf: 300 W
  • Max. Nennleistung: 700 W
  • Abmessungen (L×B×H): 482 × 248 × 143 mm
