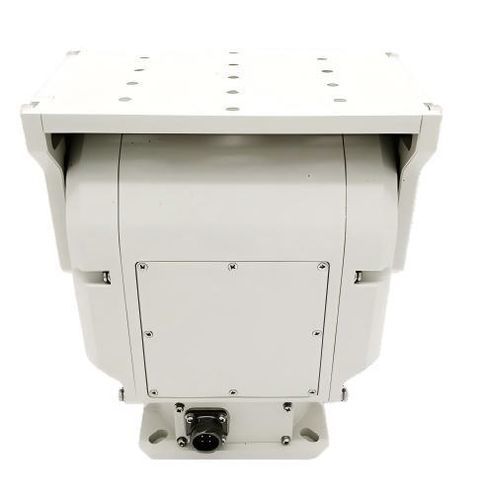

2-Achs-gimbal YZ-W006YT

für Schleifringfür Kameramotorisiert

Kurzbeschreibung
Zwei-Achsen-Pan-Tilt-Head YZ-W006YT. Basistraglast 6 kg; modulare Varianten bis 120 kg verfügbar. Kontinuierlicher 360° Pan, Tilt ±90°; Schutzart IP66; Schneckengetriebe mit mechanischer Verriegelung bei Stromausfall. Schnittstellen und Protokolle konfigurierbar für industrielle Überwachungs- und Sensorplattformen.

• Max. Traglast: 6 kg (Basis)
• Positioniergenauigkeit: ±0,1°
• Gehäuse: hochfester Aluminiumlegierung
• Antrieb: Schneckengetriebe mit Verriegelung im stromlosen Zustand (andere Antriebe optional)
• Schutz: IP66 Standard (auf IP67 erweiterbar)

Wesentliche Merkmale

• Traglastbereich: 6–120 kg; Schwerpunkt und Montageausrichtung konfigurierbar (oben/seitig)
• Pan: kontinuierlich 0–360°; Tilt: -90° bis +90° (Versionen mit Begrenzung verfügbar)
• Antriebsoptionen: Schneckengetriebe, Schrittmotor, bürstenlos — Schneckengetriebe bietet Verriegelung ohne Strom
• Wiederholgenauigkeit / Präzision: ±0,1° oder besser
• Geschwindigkeit: Pan 0,01–30°/s, Tilt 0,01–15°/s (programmierbar nach Last/Anwendung)
• Steuerung: RS422/RS485/RS232, Ethernet; unterstützt Pelco-D/P, Modbus-RTU und kundenspezifische Protokolle
• Stromversorgung: DC24V / DC48V / AC220V Optionen
• Umgebung: IP66 Standard, IP67 optional; Betriebstemperatur -40°C bis +70°C mit Heizung/Enteiser Optionen
• Integration: Presets, Auto-Cruise/Scan, Winkelrückmeldung; optional Slip-Ring / RF; Kabeldurchführung oben/unten für Strom, Gigabit Ethernet, CAN und RF

Typische Anwendungen
Langstrecken-PTZ-Kameras, kombinierte Wärme- und Sichtbildgebung, Laser-Entfernungsmesser, Radarüberwachungssysteme, Antennenrotatoren, Prüfteller und andere Sensor- oder Messplattformen.

Technische Spezifikationen

• Modell: YZ-W006YT
• Maximale Nutzlast: 6 kg (Basis)
• Verfügbare Nutzlastvarianten: 6–120 kg
• Pan-Weg: kontinuierlich 0–360°
• Tilt-Weg: Standard -90° bis +90° (begrenzte Winkeloptionen verfügbar)
• Positioniergenauigkeit / Wiederholbarkeit: ±0,1° oder besser
• Antriebsoptionen: Schneckengetriebe, Schrittmotor, bürstenloser Motor
• Pan-Geschwindigkeit: 0,01–30°/s (programmierbar)
• Tilt-Geschwindigkeit: 0,01–15°/s (programmierbar)
• Steuerinterfaces: RS422, RS485, RS232, Ethernet
• Protokollunterstützung: Pelco-D/P, Modbus-RTU, kundenspezifische Protokolle
• Stromversorgung: DC24V, DC48V, AC220V (Optionen)
• Schutzart: IP66 Standard (IP67 optional)
• Betriebstemperatur: -40°C bis +70°C (mit Heiz-/Entfeuchtungsoptionen)
• Gehäuse: hochfeste Aluminiumlegierung mit abgedichteten Lagern und korrosionsbeständigem Beschichtung
• Optionale Integrationen: Slip-Ring / RF, Kabeldurchführung oben/unten für Strom, Gigabit Ethernet, CAN und RF
• Funktionale Optionen: Presets, Auto-Cruise, Auto-Scan, Winkelrückmeldung
