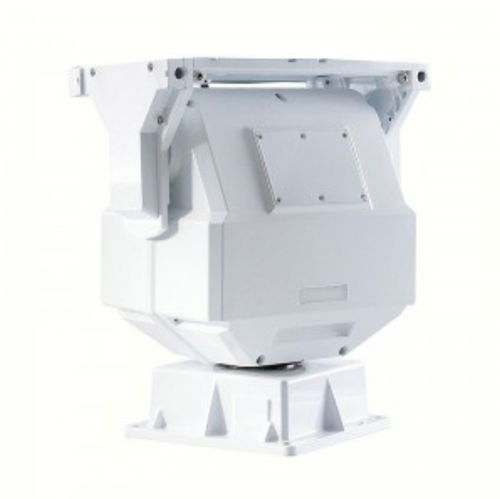

2-Achs-gimbal YJT-EFPTZDU3100-S

für SensorHochpräzisionHochleistung und Schwerlast

Produktübersicht
Das YJT-EFPTZDU3100-S ist eine leistungsfähige, schwere obenmontierte Pan-Tilt-Einheit für präzise Positionierung in industrieller Überwachung, Automatisierung und Fernerkundung. Sie trägt oben montierte Lasten bis 100 kg und bietet stabile, ruckfreie Bewegung sowie verlässliche Leistung in anspruchsvollen Umgebungen.

Produkteigenschaften

• Tragfähigkeit ≤100 kg; optionale Datenrückmeldefunktion verfügbar.
• Energiesparmodus unterstützt, um den Verbrauch bei Stillstand zu senken.
• Speicherfunktion bei Stromausfall mit Wiederholgenauigkeit ±0,1°.
• Softwareseitige Beschleunigungs-/Verzögerungsführung kombiniert mit konstruktivem Design für sanften Start und Bremse.
• Kontinuierliche horizontale Rotation 0°~360°; vertikaler Bereich -45°~45°; Geschwindigkeiten bis zu 15°/s (horizontal) und 3°/s (vertikal).
• Gehäuse aus hochfester Druckguss-Aluminiumlegierung und hochfeste Bronze-Schneckengetriebeübertragung mit Mikorspiel, die stromloses Selbstverriegeln ermöglicht.

Ideal für

• Industrielle Sicherheits- und Überwachungssysteme
• Großskalige Kameraplattformen
• Fernerkundungs- und Messgeräte
• Militär- und Luft- und Raumfahrtanwendungen
• Automatisierung und Überwachung in rauen Umgebungen

Spezifikation
Modell: YJT-EFPTZDU3100-S
Tragfähigkeit: ≤100 kg
Montagemethode: Top Mount (obenmontiert)
Übertragungsart: Schneckengetriebe (Worm Gear Drive)
Pan-Bereich: 0°~360° kontinuierliche Rotation
Tilt-Bereich: -45°~45°
Pan-Geschwindigkeit: 0,01~15°/s
Tilt-Geschwindigkeit: 0,01~3°/s
Wiederholgenauigkeit: ±0,1° relativ zur 0°-Ursprungslage
Voreinstellungen: ≤200
Patrouillen-Scan: Unterstützt
Scan-Modus: Patrouillen-Scan
Kommunikationsschnittstelle: RS485 (RS422 oder RS232 optional)
Kommunikationsprotokoll: Pelco_D
Baud Rate: 9600
Adresscode: 1
Unteres Verkabeln: DC24V ×1, RS485 ×1, RJ45 ×1, Erdung ×1; weitere Kabel anpassbar
Oberes Verkabeln: DC24V ×1, DC12V ×1, RS485 ×1, RJ45 ×1, Erdung ×1; weitere Kabel anpassbar
Datenrückmeldung: Unterstützt abfragebasierte Azimutwinkel-Rückmeldung (Echtzeit-Rückmeldung / RS422 anpassbar)
Stromversorgung: DC24V ±10%; ≤115W
Betriebstemperatur: -35°C ~ +65°C
Betriebsfeuchtigkeit: <90%RH
Blitzschutz: Geräteeigener Blitzschutz unterstützt
Schutzart: IP66 (Standard); Salznebelbehandlung optional
Nettogewicht: ≈21 kg
Abmessungen: L×B×H: 340 mm × 206 mm × 390 mm

Merkmale / Technische Daten

• Modell: YJT-EFPTZDU3100-S
• Tragfähigkeit: ≤100 kg
• Montagemethode: Obenmontage
• Übertragungsart: Schneckengetriebe
• Pan-Bereich: 0°~360° kontinuierliche Rotation
• Tilt-Bereich: -45°~45°
• Pan-Geschwindigkeit: 0,01~15°/s
• Tilt-Geschwindigkeit: 0,01~3°/s
• Wiederholgenauigkeit: ±0,1°
• Voreinstellungen: ≤200
• Patrouillen-Scan: Unterstützt
• Kommunikationsschnittstelle: RS485 (RS422/RS232 optional)
• Kommunikationsprotokoll: Pelco_D
• Baud Rate: 9600
• Stromversorgung: DC24V ±10%; ≤115W
• Betriebstemperatur: -35°C ~ +65°C
• Betriebsfeuchtigkeit: <90%RH
• Schutzart: IP66 (Standard)
• Nettogewicht: ≈21 kg
• Abmessungen: 340 mm × 206 mm × 390 mm
