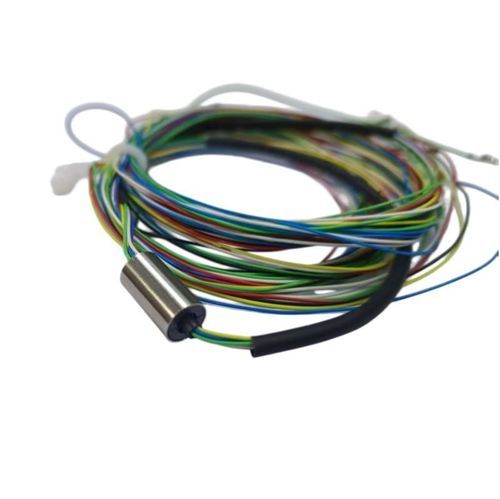

Kapsel-Schleifring DHS006-6

für die Automobilindustriefür die Beleuchtungsindustriefür Kamera

Übersicht
Der DHS006-6 ist ein leistungsfähiger Mini-Kapsel-Schleifring, entwickelt für zuverlässige elektrische Übertragung zwischen stationären und rotierenden Teilen in beengten Einbausituationen. Mit einem besonders kleinen Außendurchmesser von 6,5 mm eignet er sich für Starlight-Autodächer, miniaturisierte Robotergelenke, Kameragimbals und andere rotierende Geräte mit begrenztem Bauraum, die stabile Strom- und Signalübertragung benötigen.

Kurzbeschreibung

• Kompakter 6-Leiter Mini-Kapsel-Schleifring (Außendurchmesser 6,5 mm).
• Nennstrom 1 A pro Leiter, 48 VDC (0–48 VAC/VDC).
• Gold-Gold-Kontakte, Schutzart IP51, Gehäuse aus Edelstahl.
• Entwickelt für Starlight-Autodächer, kleine Roboter und präzise Rotationsanwendungen.

Wesentliche technische Daten
Parameter: Wert
Anzahl der Leiter: 6 Leiter (6 × 1A)
Nennspannung: 0 – 48 VAC/VDC
Nennstrom pro Leiter: 1A
Isolationswiderstand: ≥10 MΩ @ 100 VDC
Durchschlagfestigkeit: 100 VAC @ 50 Hz
Dynamische Widerstandsvariation: <30 mΩ (bei 50 U/min)
Betriebsgeschwindigkeit: 0 – 200 rpm
Betriebstemperatur: -20°C ~ +65°C
Luftfeuchtigkeit: <60% RH
Schutzgrad: IP51
Gehäusematerial: Edelstahl
Kontaktmaterial: Gold-Gold (niedriger Widerstand, hohe Lebensdauer)

Verdrahtung & Anschlussdetails

• Stator-Leitungen (oben): 1600 ±10 mm (ohne Stecker)
• Stator-Leitungen (unten): 2200 ±10 mm (ohne Stecker)
• Rotor-Leitungen: 450 ±10 mm (mit Stecker)
• Kabelspezifikation: 6‑adriges AWG30# versilbertes PTFE-isoliertes Kabel (Außendurchmesser 0,5 mm je Ader)
• Steckverbinder: Stator: 2 × HC-HY-3Y; Rotor: 6 × HC-HY-3EY

Anwendungen

• Hauptanwendung: Starlight-Fahrzeigdeckenbeleuchtung (rotierende Lichtleiter/LED-Module)
• Weitere Einsatzbereiche: Kleine Robotergelenke, Drohnen-Gimbals, rotierende Medizinprodukte, Bühnenbeleuchtungs-Turntables, Überwachungskamera-Schwenks und alle langsam laufenden Rotationssysteme, die eine kompakte Schleifring-Integration benötigen

Warum DHS006-6 wählen?

• Ultra-kompaktes Design — nur 6,5 mm Außendurchmesser für enge Einbauräume
• Zuverlässiger Gold-Gold-Kontakt — sorgt für stabile Signalübertragung, minimalen Störpegel und lange Lebensdauer
• Edelstahlgehäuse — bietet Korrosionsbeständigkeit und mechanische Robustheit
• IP51 bewertet — schützt vor Staubeintritt und tropfendem Wasser, geeignet für Fahrzeuginnenraumumgebungen
• Flexible Leitungs­längen — Differenzierung oben/unten am Stator vereinfacht das Verlegen bei der Montage
• Werkseitig terminierte Stecker — reduzieren Verdrahtungszeit und Montagefehler

Technische Daten

• Modell: DHS006-6
• Außendurchmesser: 6,5 mm
• Leiter: 6 × 1 A
• Nennspannung: 0–48 VAC/VDC
• Kontaktmaterial: Gold-Gold
• Gehäuse: Edelstahl
• Schutzart: IP51
• Isolationswiderstand: ≥10 MΩ @ 100 VDC
• Durchschlagfestigkeit: 100 VAC @ 50 Hz
• Dynamische Widerstandsvariation: <30 mΩ (bei 50 U/min)
• Betriebsgeschwindigkeit: 0–200 rpm
• Betriebstemperatur: -20°C bis +65°C
• Luftfeuchtigkeit: <60% RH
• Stator-Leitungslängen: oben 1600 ±10 mm, unten 2200 ±10 mm
• Rotor-Leitungslänge: 450 ±10 mm (mit Stecker)
• Kabelspezifikation: 6‑adriges AWG30# versilbertes PTFE-isoliertes Kabel (0,5 mm je Ader)
• Steckverbinder: Stator 2 × HC-HY-3Y; Rotor 6 × HC-HY-3EY
