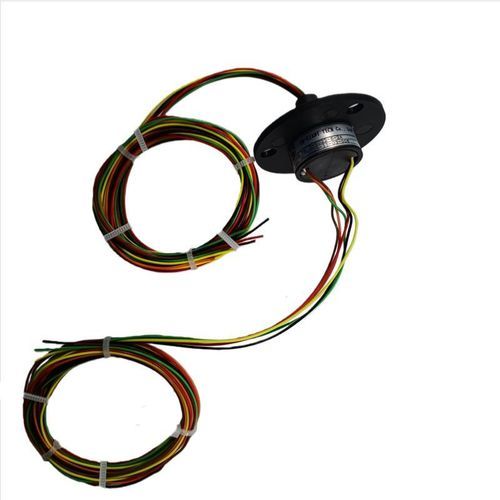

Elektrischer Schleifring DHM022

KapselIndustriefür Videoüberwachung

Kapselschleifring der Serie 22mm Technische Parameter: - Kanäle: 6 - Nennstrom: 2A/6 Ringe - Nennspannung: 0~240VAC - Isolationswiderstand: 1000MΩ @ 500VDC - Durchschlagsfestigkeit: 500VAC @ 50Hz, 60s, 2mA - Dynamischer Widerstandsbereich: <10mΩ - Betriebsdrehzahl: 300rpm - Betriebstemperatur: -20℃~+80℃ - Betriebsluftfeuchtigkeit: <60%RH - IP-Schutzart: IP40 - Strukturmaterial: Technische Kunststoffe - Kontaktmaterialien: Edles Metall - Kabellänge: Rotorseite: 250±20mm; Statorseite: 250±20mm Kapselschleifring der Serie DHM022 mit 360° uneingeschränkter Drehung Außendurchmesser: 22mm Kanäle: 6-36 optional Länge: 25.8mm Die Oberflächen des Schleifrings und der Bürste sind hartvergoldet, mit Gold-Gold-Kontakten, die eine stabile Produktleistung und eine verlängerte Lebensdauer gewährleisten. Die speziell gestaltete V-förmige Nutstruktur des Schleifrings maximiert die Kontaktfläche mit der Bürste, reduziert das Drehmoment und den Kontaktwiderstand. Er verfügt über 24 farbcodierte Drähte für eine einfache Installation. Weit verbreitet in zivilen Anwendungen wie Sicherheitssystemen, Bühnenbeleuchtung, automatisierten Geräten, verbraucherorientierten Smart-Home-Geräten und Hochgeschwindigkeits-Dome-Kameras. Er kann auch mit parallelen Ringen konfiguriert werden, um hochstromige, leistungsstarke Kappen-Schleifringe zu entwerfen (z.B. 10A, 20A, 30A), geeignet für kleine Windturbinen, Induktionskochfelder, drehbare Esstische usw. Produkteigenschaften: - Kompaktes Strukturdesign mit einem Außendurchmesser von nur 22mm und einer Länge von 25 bis 56.3mm - Standardkonfigurationen von 6 bis 36 Schaltungen - Niedriges Anlaufmoment: erste 6 Schaltungen unter 0.06 N·m - Wartungsfreier Betrieb - Zuverlässige Leistung - Niedriges elektrisches Rauschen - Einfache Installation - Gold-zu-Gold-Kontakt für verlängerte Lebensdauer Produktbenennungsbeschreibung: 1. Produkttyp: DH—elektrischer Schleifring 2. Installationsmethode: M—Kapselschleifring 3. Außendurchmesser des Kapselschleifrings: 022-22 mm 4. Gesamtschaltungen: 6-6 Schaltungen 5. Der Nennstrom oder er wird nicht markiert, wenn er durch einen anderen Nennstrom für die Schaltungen geht. 6. Identifikationsnummer: –XXX; Um verschiedene Spezifikationen desselben Produktmodells zu unterscheiden, wird die Identifikationsnummer nach dem Namen hinzugefügt. Zum Beispiel: DHS056-28-5A-002 hat zwei Sätze von Produkten mit demselben Namen, die Kabellänge, der Stecker, die Installationsmethode usw. sind unterschiedlich, Sie können die Identifikationsnummer hinzufügen: DHS056-28-5A-002; wenn es in Zukunft mehr von diesem Modell gibt, und so weiter -003, -004, etc. Umrisszeichnung DHM022-6-2A: - Produkttyp: Kapselschleifring - Serie: DHM022 - Kanäle: 6 (6-36 optional) - Nennstrom: 2A pro Ring - Nennspannung: 0~240VAC - Isolationswiderstand: 1000MΩ @ 500VDC - Durchschlagsfestigkeit: 500VAC @ 50Hz, 60s, 2mA - Dynamischer Widerstand: <10mΩ - Betriebsdrehzahl: 300rpm - Betriebstemperatur: -20℃~+80℃ - Betriebsluftfeuchtigkeit: <60%RH - IP-Schutzart: IP40 - Material: Technische Kunststoffe - Kontaktmaterial: Edles Metall (Gold-Gold) - Kabellänge: 250±20mm (Rotor- und Statorseite) - Anwendungen: Sicherheitssysteme, Bühnenbeleuchtung, automatisierte Geräte, Smart-Home-Geräte, Hochgeschwindigkeits-Dome-Kameras, kleine Windturbinen, Induktionskochfelder, drehbare Esstische
