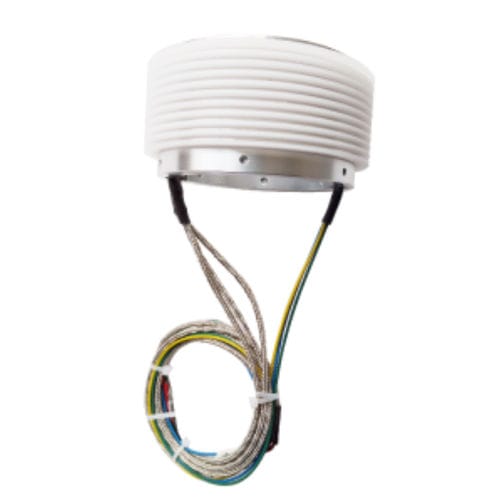

Elektrischer Schleifring DHK060-10-002

DurchgangsbohrungHohlwelleBaugruppen

Kurzbeschreibung
Die DHK060-10-002 Durchführungs-Schleifringe sind als Durchführungsbauform (K) mit 10 Kreisen ausgelegt. Jeder Kreis ist je nach Konfiguration für 2–10 A ausgelegt. Maximale Betriebsspannung: 240 V AC und 440 V DC. Rotor und Bürstenhalter werden separat geliefert, um die direkte Integration in Kundensysteme zu ermöglichen. Hohlwellen-Rotorvarianten mit unterschiedlichen Innendurchmessern sind verfügbar. Auf Anfrage sind kundenspezifische Kombinationen aus Leistungs- und Signalkanälen lieferbar.

Vorteile

• Extrem platzsparendes Design für kompakte Baugruppen
• Sehr geringes Gewicht für gewichtssensitive Systeme
• Für einfache Integration in offene Installationen konzipiert
• Hergestellt nach Normmaßen zur Austauschbarkeit
• Einfache Austauschprozedur für die Wartung
• Begrenzt reparierbar innerhalb definierter Grenzen
• Korrosionsbeständige Kontakte
• Minimale Kontaktabnutzung im normalen Betrieb

Typische Anwendungen

• Antriebsmotoren von Stellgliedern in hydraulischen oder pneumatischen Steuerungen
• Drehstrommotoren mit interner Drehzahlüberwachung
• Drehschalter und Encoder-Schnittstellen in Schaltschränken
• Sehr platzsparende Antriebs- und Steuerungskombinationen für Drohnen, Modelle und kompakte Antriebe

Produktkennzeichnungsbeschreibung
(1) Produkttyp: DH — elektrischer Schleifring
(2) Befestigungsart: K — Durchführung (through hole)
(3) Durchgangsbohrungs-Ø des Produkts: 60 mm
(4) Gesamte Kreise: 10 Kreise
(5) Nennstrom: pro Kreis angegeben; unterschiedliche Nennströme können für verschiedene Kreise spezifiziert werden
(6) Identnummer: -002 (kennzeichnet Spezifikationsvarianten wie Kabellänge, Stecker, Montageart; weitere Varianten: -003, -004, etc.)

Hinweise
Rotor und Bürstenhalter werden separat geliefert (Einheit ohne Gehäuse), um die vollständige Integration in Kundensysteme zu ermöglichen. Hohlwellenrotor-Varianten mit unterschiedlichen Innendurchmessern sind erhältlich. Kundenspezifische Kombinationen aus Leistungs- und Signal-Kanälen sind auf Anfrage realisierbar.

Eigenschaften / Technische Daten

• Modellfamilie: DHK060 (Durchführungs-Schleifring)
• Bezeichnung: DHK060-10-002 (10 Kreise)
• Anzahl Kanäle / Kreise: 10
• Nennstrom pro Kreis: 2–10 A (abhängig von der Konfiguration)
• Maximale Betriebsspannung: 240 V AC; 440 V DC
• Montageart: Durchgang (K)
• Durchgangsbohrungs-Ø: 60 mm
• Rotor / Bürstenhalter: separat geliefert (Einheit ohne Gehäuse)
• Verfügbare Rotoroptionen: Hohlwellenvarianten mit unterschiedlichen Innendurchmessern
• Kontaktmerkmale: korrosionsbeständige Kontakte, minimale Abnutzung
• Wartungsfreundlichkeit: einfacher Austausch, begrenzt reparierbar
• Individualisierung: kombinierte Leistungs- & Signalversionen möglich
