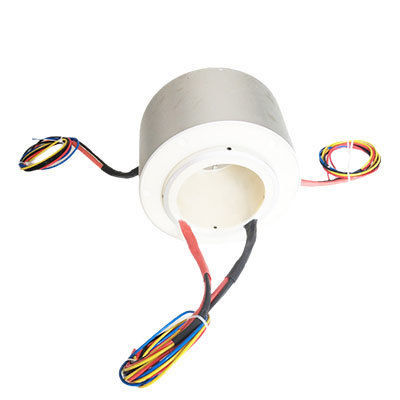

Elektrischer Schleifring DHK100

mit Durchgangsbohrungfür Kabeltrommelfür Windkraftanlage

Kurzbeschreibung

• Ingiant DHK100 Serie Außendurchmesser 190 mm und Bohrungsdurchmesser 100 mm
• Bemessungsspannung 0–240 VAC/VDC
• Betriebsgeschwindigkeit 0–600 U/min
• Betriebstemperatur -40°C ~ +65°C
• Schutzart IP54

Produktdetails
Die Ingiant DHK100 Serie mit Außendurchmesser 190 mm und Bohrung 100 mm ist ein integrierter präziser durchführungs-Schleifring mit 1–120 Kanälen. Er unterstützt gemischte Übertragung von Signalen und Leistung und kann hinsichtlich Anzahl der Kreise sowie Strom/Spannung auf Basis der Standardmodelle kundenspezifisch angepasst werden.

Typische Anwendungen

• Verschiedene Radarsysteme
• Sicherheitsausrüstung
• Unterhaltungsgeräte
• Verschiedene Roboter und Manipulatoren
• Fesselballons (Aerostate)
• Windenergieanlagen
• Flaschenblasmaschinen
• Lichtinspektionsmaschinen
• Drehteller und rotierende Bühnen
• Freizeitgeräte
• Virtuelle 3D- und VR-Geräte
• Fahrzeugmontierte Satellitenantennen
• Schiffsseitig montierte Satellitenkabel
• Kabeltrommeln
• Fensterreinigungsgeräte
• Drehbildschirme und Drehrestaurants
• Elektrotechnische Maschinen
• Neueste VR-Simulationsausrüstung

Bezeichnungserklärung des Produkts

• (1) Produkttyp: DH — elektrischer Schleifring
• (2) Installationsart: K — Durchgangsbohrung
• (3) Bohrungsdurchmesser des Produktes: 100 mm
• (4) Gesamtanzahl der Kreise: Beispielvarianten wie 48 Kreise (Produkt unterstützt 1 bis 120 Kanäle)
• (5) Der Nennstrom wird bei Bedarf angegeben; unterschiedliche Kreise können unterschiedliche Nennströme führen
• (6) Identifikationsnummer: Ein Identifikationssuffix (z. B. -002, -003) kann hinzugefügt werden, um verschiedene Spezifikationen desselben Modells zu unterscheiden

Technische Parameter (Zusammenfassung)
Produktklassen-Tabelle:
Allgemein — Betriebsdrehzahl: 0 ~ 200 U/min; Lebensdauer: 20 Millionen Umdrehungen
Industriell — Betriebsdrehzahl: 300 ~ 1000 U/min; Lebensdauer: 60 Millionen Umdrehungen

Elektrische technische / Mechanische technische:
Anzahl der Ringe: Anpassbar
Betriebstemperatur: -40°C ~ +65°C
Nennstrom: 2A, 5A, 10A, 15A, 20A (Standardoptionen; höhere Ströme durch parallele Leiter)
Betriebsfeuchte: ≤70%
Bemessungsspannung: 0 ~ 240 VAC/VDC
Schutzart: IP54
Isolationswiderstand: ≥1000 MΩ @ 500 VDC
Durchschlagsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
Dynamische Widerstandsänderung: ≤10 mΩ
Gehäusematerial: Aluminiumlegierung
Kontaktmaterial elektrisch: Edelmetalle
Leiterspezifikation: Buntes Teflon
Betriebsgeschwindigkeit: 0-600 U/min (typisch für diese Baureihe)
Leiterlänge: 500 mm +20 mm (Standard)

Leiterspezifikation (Zusammenfassung)
Nennstrom ≤2A — Leitergröße AWG26, Leiter ≈0,15 mm², Farben: rot, gelb, schwarz, blau, grün, weiß, braun, grau, orange, violett, hellrot, transparent; Durchmesser ≈Ø1mm
Nennstrom 3A — AWG24, Leiter ≈0,2 mm², Farben gemischt; Durchmesser ≈Ø1,3mm
Nennstrom 5A — AWG22, Leiter ≈0,35 mm², Farben gemischt; Durchmesser ≈Ø1,3mm
Nennstrom 6A — AWG20, Leiter ≈0,5 mm², Farben: rot, gelb; Durchmesser ≈Ø1,4mm
Nennstrom 8A — AWG18, Leiter ≈0,75 mm², Mehrfachfarboptionen; Durchmesser ≈Ø1,6mm
Nennstrom 10A — AWG16, Leiter ≈1,5 mm², Typische Farben: rot, gelb, schwarz, braun, grün, weiß; Durchmesser ≈Ø2,0mm
Nennstrom 15A — AWG14, Leiter ≈2,0 mm²; Durchmesser ≈Ø2,3mm
Nennstrom 20A — AWG14, Leiter ≈2,5 mm²; Durchmesser ≈Ø2,3mm
Nennstrom 25A — AWG12, Leiter ≈3,0 mm²; Durchmesser ≈Ø3,2mm
Nennstrom 30A — AWG10, Leiter ≈6,0 mm²; Durchmesser ≈Ø4,2mm
Für >30A — mehrere AWG12 oder mehrere AWG10 parallel verwenden

Merkmale / Technische Spezifikationen

• Außendurchmesser: 190 mm
• Innenbohrungsdurchmesser: 100 mm
• Kanäle: 1–120 (anpassbar)
• Bemessungsspannung: 0–240 VAC/VDC
• Nennströme (Standard): 2A, 5A, 10A, 15A, 20A (höhere Ströme durch parallele Leiter)
• Betriebsgeschwindigkeit (typisch): 0–600 U/min
• Betriebstemperaturbereich: -40°C bis +65°C
• Schutzart: IP54
• Gehäusematerial: Aluminiumlegierung
• Kontaktmaterial elektrisch: Edelmetalle
• Dynamische Widerstandsänderung: ≤10 mΩ
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Durchschlagsfestigkeit: 1500 VAC @ 50 Hz, 60 s
• Standard Leiterlänge: 500 mm +20 mm
