Drehdurchführung für Luft DHK035-6-2Q

Industriefür Drehtischfür Roboter

Produktbeschreibung

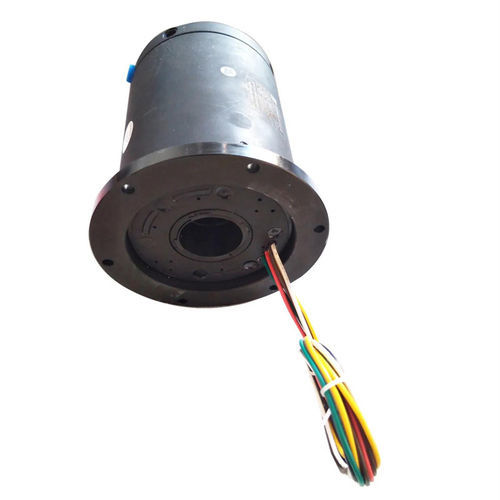

Der pneumatische Schleifring Ingiant DHK035-6-2Q vereint elektrische Strom-/Signalübertragung mit pneumatischen/hydraulischen Durchführungen für eine kontinuierliche 360°-Drehung. Das Gerät verfügt über eine kompakte Durchgangsbohrung für Wellenmontage und unterstützt Daten- und Feldbusstandards wie Ethernet, EtherCAT, Profibus, Profinet, CANbus und DeviceNet. Wichtige Optionen (Anzahl der Kreise, Gehäusematerial, IP-Schutzklasse, Drehzahl, Kabellänge, Steckertyp, Spezialkabel, Salznebel-Schutz, Temperaturbereich) sind konfigurierbar. Das Gehäuse kann umgedreht montiert werden.

Typische Anwendungen

• Industriemaschinen: Bearbeitungszentren, rotative Indexiertische
• Schwere Anlagen: Türme, Kabeltrommeln, Prüfanlagen
• Verpackungs- und Palettiermaschinen, Prozessanlagen
• Rotative Sensoren, Notbeleuchtungsschaltungen, Robotergelenke
• Ausstellungs-/Anzeigeanlagen, medizinische Geräte mit drehenden Anschlüssen

Eigenschaften

• Artikel-Nr.: DHK035-6-2Q
• Innendurchmesser: 35 mm
• Außendurchmesser: 99 mm
• Gewicht: 1,25 kg
• Konstruktion: Durchgangsbohrung zur Wellenmontage
• Kontaktmaterial elektrisch: Gold-Gold, Silber-Silber, Faserbürste – Ring
• Betriebsgeschwindigkeit: 0–300 U/min
• Strombelastbarkeit: 2 A pro Kanal
• Spannungsbereich: 0–480 V (anpassbar)
• Kanalanzahl: 2 Pneumatikkanäle, 6 Signalkanäle (konfigurierbar)
• Anschluss: Anschlusskabel und Adernschuhe (kundenspezifische Anschlussoptionen verfügbar)
• Unterstützt kontinuierliche Übertragung von Leistung und Signalen mit kundenspezifischen Installationsmethoden

Beschreibung / Hersteller
Ingiant ist ein Hersteller, der sich auf kundenspezifische Schleifringe spezialisiert hat und über eigene Technik-, Qualitätskontroll- und Produktionsteams verfügt. Der Schleifring ist für die Übertragung von Strom, Signalen oder Daten über drehende Schnittstellen ausgelegt und ermöglicht, dass ein innerer rotierender Abschnitt unabhängig vom äußeren Abschnitt arbeitet – nützlich zum Montieren von Motoren oder Sensoren ohne Kabelaufwicklung.

Funktionen

• IP-Schutzoptionen von IP51 bis IP65 für Umgebungen mit Feuchtigkeit oder Wasserexposition
• Ausgelegt für die Übertragung von Präzisionssignalen, elektrischer Leistung und Daten bei geringem Wartungsaufwand

Angepasste Signaltypen

• Magnetventilsteuerung
• PLC-Anschlüsse
• RS485 / RS232 / RS422
• Thermoelement
• Sensorleitungen
• Impuls-Signale
• Encoder
• Servosysteme
• CANbus
• Profibus
• CC-Link
• USB 2.0
• Ethernet / Gigabit Ethernet
• Video
• Audio/Voice

Vorteile

• Kompakte Bauform für platzbeschränkte Installationen
• Präzise Signalübertragung
• Wartungsarm
• Niedrige elektrische Störpegel
• Niedriges Reibmoment
• Lange Betriebsdauer

Technische Daten

• Artikel-Nr.: DHK035-6-2Q
• Innendurchmesser: 35 mm
• Außendurchmesser: 99 mm
• Gewicht: 1,25 kg
• Konstruktion: Durchgang, Wellenmontage
• Elektrische Kontaktmaterialien: Gold-Gold, Silber-Silber, Faserbürste – Ring
• Betriebsgeschwindigkeit: 0–300 U/min
• Strom: 2 A pro Kanal
• Spannung: 0–480 V (anpassbar)
• Kanäle: 2 Pneumatikkanäle, 6 Signalkanäle (anpassbar)
• Anschluss: Anschlussleitungen und Anschlüsse
