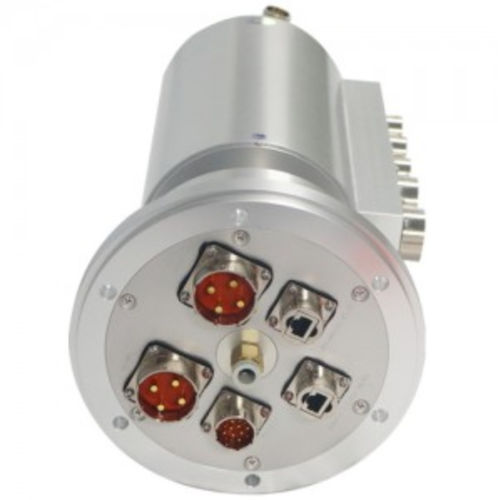

Elektrischer Schleifring DHS150-34-1Q

hybridGasfür Industrieanwendungen

Kurzbeschreibung
Hybrid-Schleifring für die gleichzeitige Übertragung von Gasen und elektrischen Leitungen. Das Modell DHS150-34-1Q hat einen Außendurchmesser von 150 mm, 34 elektrische Leitungen (10 Kommunikation + 24 Leistung) und einen externen 1-Kanal Gas-Schleifring (Durchflussöffnung Ø8, Luftrohr Außendurchmesser 10). Inkrementalgeber an einem Ende zur Messung von Winkelverschiebung und Drehzahl (austauschbar).

Hauptparameter (Tabelle)
DHS150-34-1Q

• Anzahl der Schaltkreise: 34
• Betriebstemperatur: -40°C ~ +65°C
• Nennstrom: anpassbar (typisch bis 45 A pro Leistungsleitung)
• Betriebsfeuchte: ≤70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzart: IP65
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @50Hz, 60s, 2mA
• Gehäusematerial: Aluminiumlegierung
• Kontaktmaterial: Edelmetall
• Dynamische Widerstandsänderung: ≤10 mΩ (Datenblatt)
• Anschlussleitungen: farbige Teflon-isolierte, verzinnte Litze; Länge 500 mm + 20 mm
• Drehzahl: 0 ~ 600 rpm

Eigenschaften

• 360°-Dauerrotation mit gleichzeitiger Übertragung von Gas, Leistung und Signalen.
• Flexible Gas-Kanal-Konfigurationen (1/2/3/4/5/6/8/10/12/16/24) und anpassbare Rohrdurchmesser.
• Unterstützt 1–128 Leistungs- oder Signalleitungen; Strom und Spannung konfigurierbar.
• Standard-Gasanschlüsse: G1/8" und G3/8"; weitere Gewindegrößen auf Anfrage.
• Kompatible Medien: Druckluft, Vakuum, Hydrauliköl, Wasser, Warmwasser, Kühlmittel, Dampf; Hochgeschwindigkeits- und Hochdruckausführungen verfügbar.

Typische Anwendungen

• Automatisierung und Robotik: Roboterarme, automatisierte Produktionslinien, Werkzeugmaschinen (CNC).
• Medizintechnik: Präzisionsinstrumente und rotierende medizinische Plattformen.
• Offshore und schwere Maschinen: Krane, Saugbagger und rotierende Unterwasseranlagen.
• Luft- und Raumfahrt sowie Solar-Tracker: drehbare Plattformen und Motorprüfstände.

Unser Vorteil

• Unternehmen: über 20 Jahre Erfahrung in F&E von Schleifringen und Drehdurchführungen, technische Patente.
• Produkt: eigenes Prüflabor, hohe Rotationsgenauigkeit, stabile elektrische Leistung; Edelmetallkontakte und fortschrittliche Beschichtung für geringen Drehmoment und lange Lebensdauer.
• After-Sales: 12 Monate Garantie bei Herstellungsfehlern; technische Dokumentation und Schulungsunterstützung verfügbar.

Technische Daten

• Modell: DHS150-34-1Q
• Außendurchmesser: 150 mm
• Elektrische Leitungen: 34 (10 Kommunikation + 24 Leistung)
• Max. Strom (pro Leistungsleitung): bis zu 45 A (typisch, anpassbar)
• Externer Gas-Schleifring: Durchflussöffnung Ø8; Luftrohr Ø ext. 10; max. Druck 0,8 MPa
• Encoder: Inkrementalgeber an einem Ende montiert (austauschbar)
• Betriebstemperatur: -40°C ~ +65°C
• Betriebsfeuchte: ≤70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzart: IP65
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @50Hz, 60s, 2mA
• Kontaktmaterial: Edelmetall
• Dynamische Widerstandsänderung: ≤10 mΩ (wie angegeben)
• Anschlussleitung: farbige Teflon-isolierte & verzinnte Litzen; Länge 500 mm + 20 mm
• Drehzahl: 0 ~ 600 rpm
