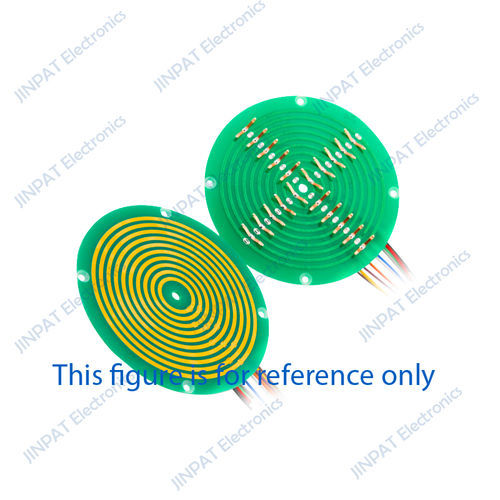

Elektrischer Schleifring LPKS005-0405

Pancake-TypultraflachGlasfaser

Übersicht

Der Pancake-Schleifring LPKS005-0405 ist eine kompakte, flache rotierende elektrische Schnittstelle, entwickelt zum Übertragen von Leistung und Daten zwischen stationären und rotierenden Baugruppen bei kontinuierlicher Rotation. Die Pancake-Bauform reduziert den axialen Platzbedarf und eignet sich für Anwendungen mit begrenztem Bauraum. Es kommt eine Faserbürstentechnologie zum Einsatz, die wartungsfreien Betrieb ermöglicht, sowie ein modularer Aufbau für konfigurierbare Optionen.

Hauptmerkmale

• Überträgt Steuer-, Daten- und Leistungsleitungen.
• Faserbürstentechnologie für wartungsfreien Betrieb (keine Schmierung erforderlich).
• Modulares Design ermöglicht Standard- und Sonderkonfigurationen.
• Anpassbare Parameter zur Erfüllung spezifischer Anwendungsanforderungen.

Technische Tabelle (Zusammenfassung)

• Leitungen/Kreise: insgesamt 4.
• Strom pro Kreis: 4 × 5 A.
• Betriebsgeschwindigkeit: 0–100 U/min.
• Innen-Ø: 5,0 mm.
• Nennspannung: 240 V.
• Kontaktmaterial: Edelmetall.
• Dielektrische Festigkeit: 300 VAC @ 50 Hz.
• Gehäusematerial: FR-4.
• Isolationswiderstand: ≥ 300 MΩ @ 300 VDC.
• Leitungs­länge: Stator 300 mm; Rotor 300 mm.
• Arbeitstemperatur: -20 °C bis +60 °C.
• Relative Luftfeuchte: ≤ 60 % RF.
• Hinweis: P = power, S = signal.

Optionen / Anpassbar

• Innen- und Außen-Ø anpassbar.
• Anzahl der Kreise konfigurierbar.
• Strom- und Spannungswerte pro Kreis anpassbar.
• Längen der Anschlussleitungen, Material und Farbe der Anschlussterminals einstellbar.
• Gehäusevarianten und Schutzgrad wählbar.
• Fähigkeit zur Übertragung von Signalen und Leistung.

Technische Daten / Spezifikationen

• Modellbezeichnung: LPKS005-0405 (Pancake-Schleifring, flaches Bauformat).
• Anzahl der Kreise: 4.
• Nennstrom: 4 × 5 A (5 A je Kreis).
• Nennspannung: 240 V.
• Innen-Ø: 5,0 mm.
• Gesamtabmessung: φ60 × 7 mm.
• Max. Betriebsdrehzahl: 100 U/min.
• Kontaktmaterial: Edelmetallkontakte.
• Dielektrische Festigkeit: 300 VAC @ 50 Hz.
• Isolationswiderstand: ≥ 300 MΩ @ 300 VDC.
• Gehäusematerial: FR-4 (Leiterplattenmaterial).
• Anschlussleitungen: Stator 300 mm, Rotor 300 mm.
• Betriebstemperaturbereich: -20 °C bis +60 °C.
• Betriebsfeuchte: ≤ 60 % RF.
• Hinweise: P = power, S = signal. Modulare und kundenspezifische Optionen verfügbar (Durchmesser, Kreise, Strom/Spannung, Aderlänge/-material/-farbe, Gehäuse, Schutzgrad).
