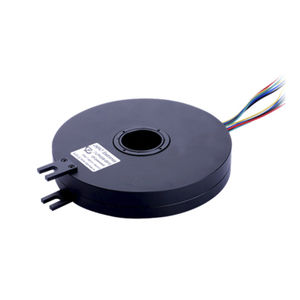

Pancake-Typ-Schleifring LPKS-0205

zur Leistungs- und SignalübertragungHohlwellekompakt

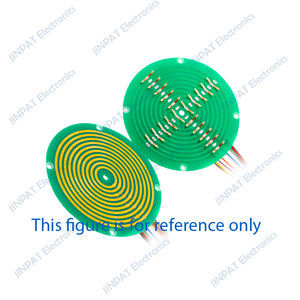

Ein Schleifring kann in jedem elektromechanischen System eingesetzt werden, das eine unkontinuierliche, unkontinuierliche Rotation bei der Übertragung von Energie oder Daten von einer stationären auf eine rotierende Struktur erfordert. Ein Schleifring wird auch als elektrische Drehschnittstelle, Kollektor, Drehgelenk oder Kommutator bezeichnet. Ein Schleifring kann die Leistung des Systems verbessern, indem er den Betrieb vereinfacht und schadensanfällige Drähte, die an beweglichen Gelenken baumeln, eliminiert. Die freie Durchgangsbohrung von 46,0 mm bietet Platz für Hydraulik, Pneumatik oder für eine konzentrische Wellenaufnahme. Der LPKS-0205 Pfannenkuchenschleifring verwendet eine fortschrittliche Faserbürstentechnologie, die mehrere Vorteile gegenüber herkömmlichen Schleifringkontakten bietet, wie z.B. mehrere Kontaktpunkte pro Bürstenbündel, geringe Kontaktkraft pro Faser und geringe Kontaktverschleißraten. Darüber hinaus benötigen Faserbürsten keine Schmierung und produzieren praktisch keine Verschleißpartikel. Eigenschaften ♦ 6mm THK ♦ Pfannkuchen separate Leiterplattenausführung ♦ Kompakter 82mm Außendurchmesser ♦ Stahllager und bearbeitete Welle und Gehäuse für raue Umgebungen ♦ Manschettenbefestigung ist Standard; Flanschbefestigung ist optional ♦ Es stehen verschiedene Bleiausgänge zur Verfügung ♦ Versilberte Ringe sind Standard. Vergoldet optional ♦ Kontinuierliche 360°-Drehung von Leistungs- oder Datensignalen Vorteil ♦ Überträgt Steuer- und Datensignale ♦ Die Faserbürstentechnologie ermöglicht einen wartungsfreien Betrieb (keine Schmierung erforderlich) ♦ Modularer Aufbau erfüllt spezielle Anforderungen durch Fertigungsverfahren von der Stange ♦ Maßgeschneiderte Konfigurationen für Ihre Anwendung
