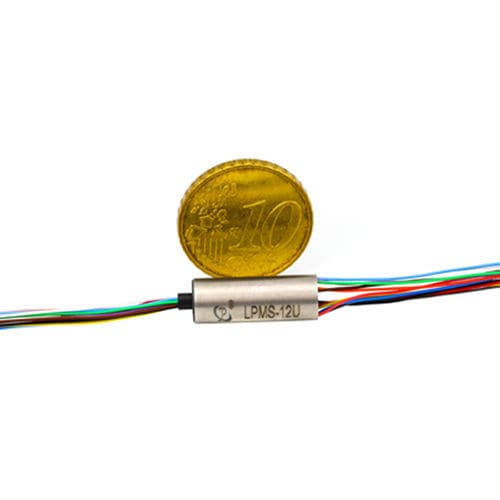

USB-Schleifring LPMS-12U

RS-422HD-SDIHDMI

Der Miniatur-Schleifring LPMS-12U ist eine kompakte, rotierende elektrische Schnittstelle, die mehrere Signalarten überträgt und eine 360° Dauerrotation ermöglicht. Er verwendet ein Faserbeschichtungsverfahren und eine Goldbeschichtung der Kontaktflächen nach US‑Militärstandard für niedrige elektrische Störgeräusche, geringen Verschleiß und lange Lebensdauer.

Hauptmerkmale:

• Überträgt bis zu 30 Signalarten, darunter USB, HDMI, SDI, Ethernet, RS422.
• 360° Dauerrotation.
• Faserbeschichtung und Gold‑auf‑Gold Kontaktplattierung für geringe Störgeräusche und reduzierten Verschleiß.
• Edelstahlgehäuse.

Technische Spezifikationen:

• Anzahl der Leiter: 12
• Detail: 12 × 1A (12 x 1A)
• Nennstrom pro Leiter: 1 A
• Nennspannung: 48 V AC/DC
• Betriebsgeschwindigkeit: 0 ~ 300 rpm
• Kontaktmaterial: Gold‑auf‑Gold
• Gehäusematerial: Edelstahl
• Durchschlagfestigkeit: ≥ 100 VAC @ 50 Hz
• Isolationswiderstand: ≥ 50 MΩ @ 100 VDC
• Dynamischer Kontaktwiderstand (Fluktuation): ≤ 35 mΩ
• Leitungs­länge: Stator 250 ± 5 mm; Rotor 250 ± 5 mm
• Schutzart: IP40
• Betriebstemperatur: -20 °C ~ +60 °C
• Betriebsfeuchte: ≤ 60% RH
• Hinweis: "P" steht für Stromversorgung, "S" steht für Signal.
