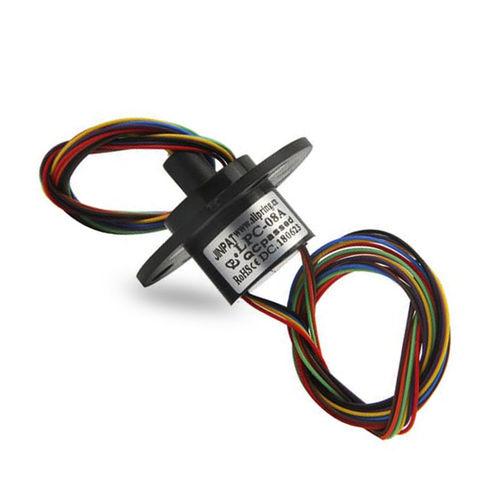

Schleifring zur Leistungs- und Signalübertragung LPC-08A

USBHD-SDIHDMI

Beschreibung Diese Einheit kann in jedem elektromechanischen System verwendet werden, das eine ungehinderte, kontinuierliche Drehung erfordert, während Energie oder Daten von einer stationären zu einer rotierenden Struktur übertragen werden. Sie wird auch als elektrische Drehschnittstelle, Kommutator, Kollektor, Drehgelenk oder elektrische Drehverbindung bezeichnet. Der Kapselschleifring LPC-08A ist ein Standardgerät von der Stange, das Goldkontakte an der Drehschnittstelle verwendet. Zur Vereinfachung der elektrischen Anschlüsse werden sowohl am Stator als auch am Rotor farbcodierte Leitungen verwendet anschlüsse. Durch die Verwendung einer 90°-V-Nut für jeden Ring bietet der LPC-08A einen ruhigeren Lauf, ein geringeres Drehmoment und ein geringeres elektrisches Rauschen als vergleichbare Schleifringe. Er ist in Ausführungen für 1-8 Schaltungen erhältlich. Merkmale ♦ - 8-Kreis-Modelle ♦ - Zuverlässige rotatorische Verbindungen für Energie-, Signal- und Datenübertragung ♦ - Auch mit 5- und 10-Ampere-Leistungsringen kombiniert mit 2-Ampere-Ringen erhältlich. ♦ - Präzisions-Bügellager erfüllen oder übertreffen die Lebensdaueranforderungen für die meisten kommerziellen Anwendungen Vorteile ♦ - Niedriges Drehmoment minimiert das Drehmomentbudget des Systems ♦ - Kompakte Bauweise und ruhiger Lauf ♦ - Geringes elektrisches Geräusch ♦ - Schnelle Lieferung ♦ - Hohe Bandbreitenübertragungsfähigkeit Spécifications Betriebsdrehzahl - 0-300 U/min Anzahl der Schaltkreise - 8 Spannung - 240 VAC/DC Strombelastbarkeit - 2 Ampere pro Stromkreis Temperaturbereich - -20°C bis +60°C Kontaktmaterial - Gold auf Gold Leitungsgröße - 28# versilbertes Kupfer Teflon® UL Leitungslänge - Standard 250 mm (9.843inch) Durchschlagfestigkeit - >500 VAC @50Hz, zwischen jedem Stromkreis Isolationswiderstand - 100 MO @500 VDC Elektrisches Rauschen - <35mO
